AME 13 SD-1, 12 с/мм, 5.50 мм

082H5007

AME 13 SD-1, 24 В, 0(2)–10 В / 0(4)–20 мА, 300 Н, 5.5 мм, IP54, 0…+55 °C

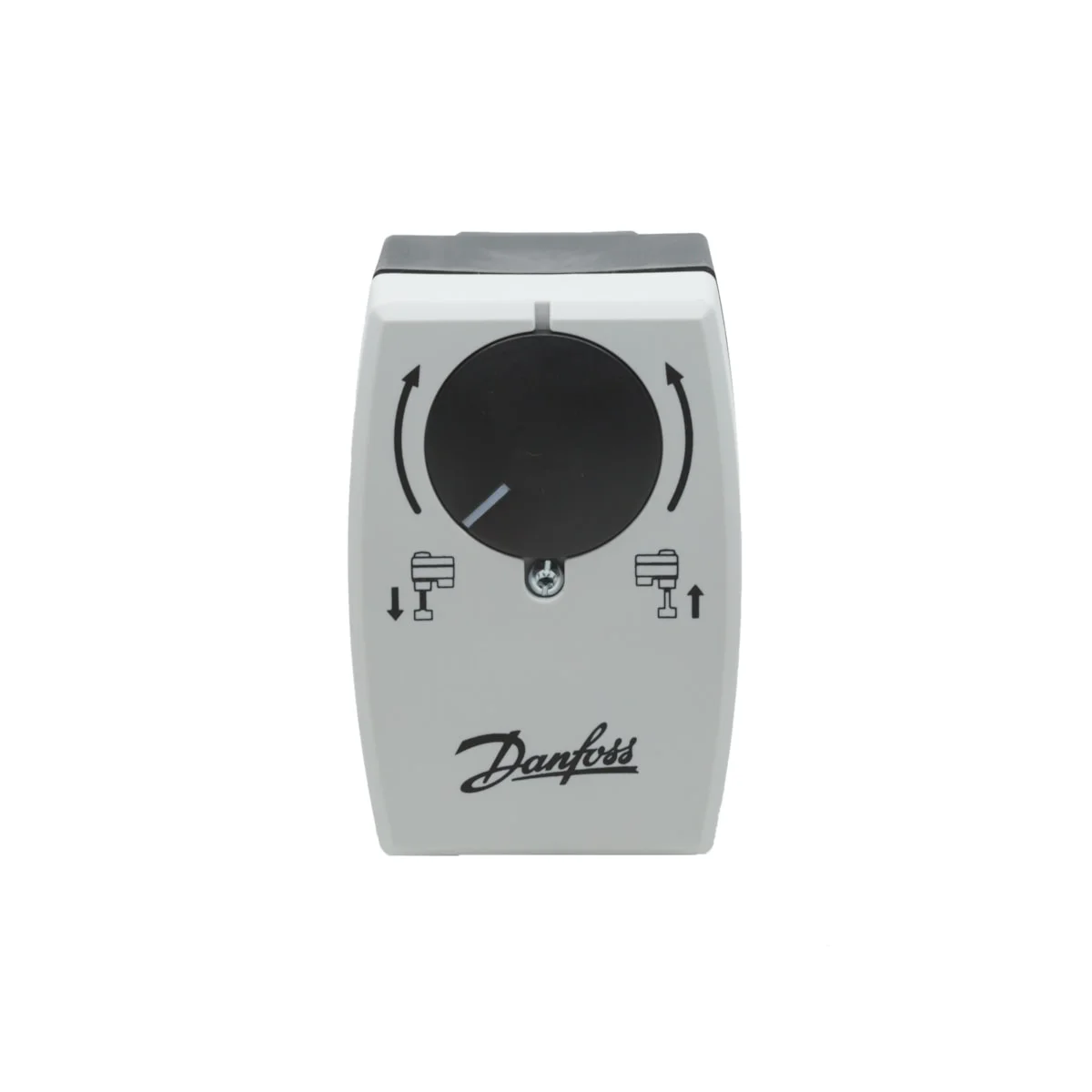

Привод Danfoss AME 13 SD-1 (код заказа 082H5007) — аналоговый редукторный электропривод для клапанов AQT DN 10–32 с возвратной пружиной, автоматически опускающей шток при отключении питания и обеспечивающей функцию безопасного закрытия. Оборудование сертифицировано по стандарту UL 60730 и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	0.87 кг
Вес нетто	0.86 кг
Объём	1.606 л
Европейский Товарный Номер	5710104094304
Тип	AME 13 SD-1
Группа продуктов	Редукторные приводы
Соответствие China RoHS	Не подпадает
Compatibility with valve	AB-QM ½-1 ¼“
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Номер досье SCI	c590a8c0-b0bc-411b-b1a0-d05b04efee26
Название продукта в досье SCIP	AME 13
Возвратная пружина опускает шток	Да
Возвратная пружина поднимает шток	Нет
Кабель входит в комплект	Нет
Класс защиты	II
Класс защиты (IP)	IP54
Крутящий момент [Нм]	300 Н·м
Напряжение питания [V]	24 V AC
Область применения	Отопление и охлаждение
Описание	AME 13 SD-1, 24 В, 5 мм, аналоговый привод с возвратной пружиной на закрытие клапана для AQT DN 10-32
Потребляемая мощность [Вт]	9 Вт
Скорость перемещения штока [с/мм]	12 с/мм
Скорость привода [с/мм]	12 с/мм
Стандарт сертификации	UL 60730
Температура окружающей среды [°C] [Max]	55 °C
Температура окружающей среды [°C] [Min]	0 °C
Тип привода	Электрический
Тип управляющего сигнала	Модулирующий/трёхпозиционный
Управляющий входной сигнал Y [В]	0(2) - 10 В
Управляющий входной сигнал Y [мА]	0(4) - 20 мА
Усилие закрытия [Н]	300 Н
Функция безопасности	Возвратная пружина опускает шток
Характеристика регулирования	LIN LOG
Ход [мм]	5.5 мм
Частота [Гц]	50/60Гц
