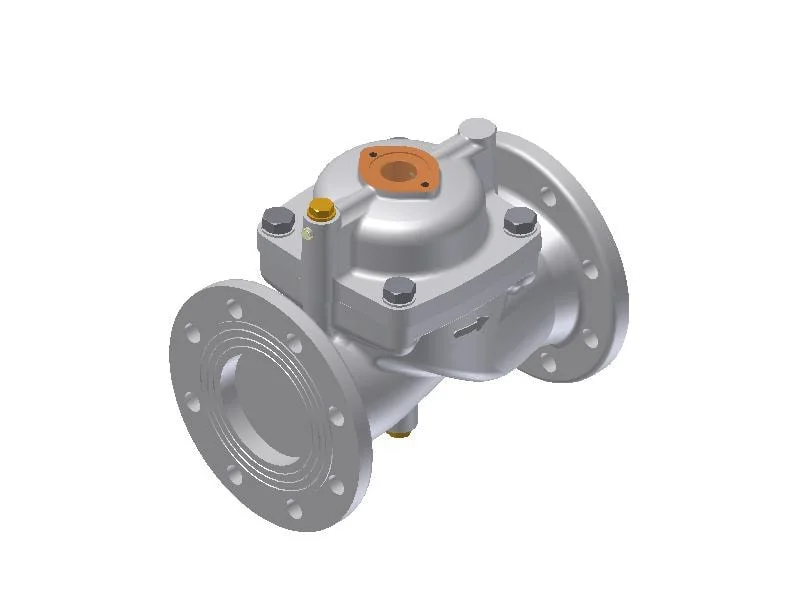

Электромагнитный клапан, EV220B, Функция: НЗ, Фланец, 130.000 м³/ч, NBR
016D3332
EV220B, Ду 100, 0.25–10 бар, –25…+90 °C, Kv 130 м³/ч, чугун, НЗ
Электромагнитный клапан Danfoss EV220B 100 (код заказа 016D3332, спецификация EV220B 100CI FL10 N NC000) нормально закрытого исполнения с фланцевым присоединением предназначен для дистанционного управления потоками воды, рассола, масла и воздуха в промышленных системах водоснабжения, отопления и вентиляции и оснащен сервоприводным поршневым механизмом, обеспечивающим надежное срабатывание при минимальном перепаде давления. Изделие сертифицировано по требованиям EU RoHS, China RoHS и REACH, поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| «Масса брутто» | 36.22 кг |
| «Вес нетто» | 34.409 кг |
| «Объём» | 75.24 л |
| «Европейский Товарный Номер» | 5702422130758 |
| «Тип» | EV220B |
| «Группа продуктов» | Электромагнитные клапаны |
| «Наименование изделия» | Электромагнитный клапан |
| Application | Open |
| Соответствие China RoHS | Да, с исключениями |
| Исключение из China RoHS | 7.3 |
| «Содержит батарейки» | Нет |
| Соответствие EU RoHS | Да, с исключениями |
| Исключение из EU RoHS | 6(c) |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | ca3467a2-054f-4e8c-b2c1-112e44e3f676 |
| Название продукта в досье SCIP | EV220B 65-100 |
| «Вариант упаковки» | Индивидуальная упаковка |
| Время полного закрытия, вода [мс] | 29000 мс |
| Время полного открытия, вода [мс] | 5000 мс |
| «Готовый к эксплуатации» | Запчасти для электромагнитного клапана |
| «Группа жидкости» | 2 |
| Диапазон температуры рабочей среды [°C] [Max] | 90 °C |
| Диапазон температуры рабочей среды [°C] [Min] | -25 °C |
| Диапазон температуры рабочей среды [°F] [макс.] | 194 °F |
| Диапазон температуры рабочей среды [°F] [мин.] | -13 °F |
| Дифференциал давления [psig] [макс.] | 145 psi |
| Дифференциал давления [psig] [мин.] | 3.6 psi |
| Дифференциал давления [бар] [мин.] | 0.25 бар |
| «Дополнительные принадлежности для изделия» | Фланцы Дополнительные аксессуары для электромагнитного клапана |
| Значение Cv [гал/мин] | 150 галлон/мин |
| Значение Kv [м³/ч] | 130 м³/ч |
| «Индикатор направления потока» | Штампованная маркировка в виде односторонней стрелки |
| «Количество в упаковке» | 1 шт |
| «Количество линий» | 2/2 |
| «Комплектующее к» | EV220B 65 - 100 |
| Макс. испытательное давление [psig] | 218 psig |
| Макс. испытательное давление [бар] | 15 бар |
| Макс. рабочее давление [бар] | 10 бар |
| Макс. рабочее давление [фунт/кв. дюйм (изб.)] | 145 psig |
| Макс. температура окружающей среды [°C] | 80 °C |
| Макс. температура окружающей среды [°F] | 176 °F |
| Максимальная вязкость среды [сСт] | 50 сСт |
| «Материал корпуса» | Чугун |
| «Материал соединения» | Чугун |
| «Материал уплотнения» | NBR |
| «Обозначение типа» | EV220B 100 |
| Открытия/закрытия уравнительного отверстия | Дополнительное выравнивающее отверстие |
| Перепад давлений [бар] [Max] | 10 бар |
| «Поток» | Однонаправл. |
| «Привод» | B |
| «Привод системы» | 13.5 мм |
| «Примечания по допустимым отклонениям рабочей среды» | Нейтральная среда |
| Проходное сечение [дюймы] | 4 in |
| Размер клапанного узла[мм] | 100 мм |
| Размер соединения [дюймы] | 4 in |
| «Режим работы» | Сервоприводной (поршень) |
| «Рекомендации по использованию рабочей среды» | Вода, рассол, масло, воздух |
| «Соединение по стандарту» | EN 1092-1 |
| «Спецификация» | EV220B 100CI FL10 N NC000 |
| «Тип присоединения» | Фланец |
| «Типоразмер привода» | 13.5 mm |
| Типоразмер привода [дюймы] | 0.53 in |
| «Функция» | НЗ |
Документация
Сертификаты
Аксессуары
018F7351
Катушка электромагнита, BB230AS, Плоский штекер DIN, Напряжение питания [В] пер. ток: 230, Групповая упаковка
018F7358
Катушка электромагнита, BB024AS, Плоский штекер DIN, Напряжение питания [В] пер. ток: 24, Групповая упаковка
018F7397
Катушка электромагнита, BB024DS, Плоский штекер DIN, null: 24, Групповая упаковка
018F7396
Катушка электромагнита, BB012DS, Плоский штекер DIN, null: 12, Групповая упаковка
018F6701
Катушка электромагнита, BE230AS, Клеммная коробка, Напряжение питания [В] пер. ток: 220 - 230, Групповая упаковка
018F6707
Катушка электромагнита, BE024AS, Клеммная коробка, Напряжение питания [В] пер. ток: 24, Групповая упаковка
042N7501
Катушка электромагнита, BA230A, Плоский штекер DIN, Напряжение питания [В] пер. ток: 220 - 230, Групповая упаковка
042N7508
Катушка электромагнита, BA024A, Плоский штекер DIN, Напряжение питания [В] пер. ток: 24, Групповая упаковка
042N7551
Катушка электромагнита, BA024D, Плоский штекер DIN, null: 24, Групповая упаковка
