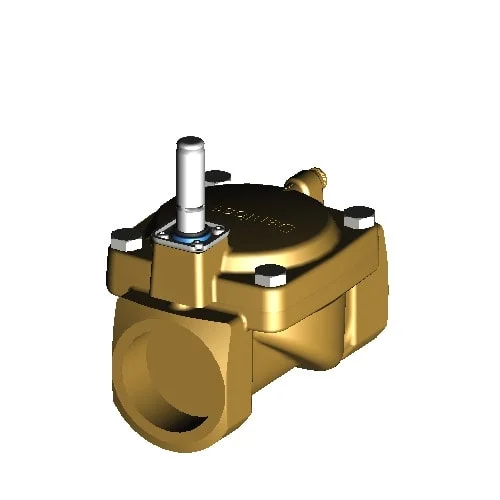

Электромагнитный клапан, EV220B, Функция: НО, G, 2, 40.000 м³/ч, EPDM
032U7152
EV220B, G 2", 0.3–10 бар, –30…+120 °C, Kv 40 м³/ч, латунь, НО
Электромагнитный клапан Danfoss EV220B 50 (код заказа 032U7152, спецификация EV220B 50B G 2E NO000) нормально открытого (НО) исполнения предназначен для управления потоком нейтральных сред в системах водоснабжения и отопления и отличается сервоприводной мембранной конструкцией с уплотнением из EPDM. Изделие сертифицировано по стандартам CE, DNVGL-CG-0339, GL и WRAS и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| «Масса брутто» | 5.088 кг |
| «Вес нетто» | 4.725 кг |
| «Объём» | 7.334 л |
| «Европейский Товарный Номер» | 5702423009015 |
| «Тип» | EV220B |
| «Группа продуктов» | Электромагнитные клапаны |
| «Наименование изделия» | Электромагнитный клапан |
| Application | Open |
| Маркировка CE | Да |
| Соответствие China RoHS | Да, с исключениями |
| Исключение из China RoHS | 7.3 |
| «Содержит батарейки» | Нет |
| «Категория ЭЭО» | 5. Малогабаритное оборудование (внешние размеры < 50 см) |
| Соответствие EU RoHS | Да, с исключениями |
| Исключение из EU RoHS | 6(c) |
| В рамках правил WEEE | Да |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | e1e8e346-d9ba-4293-882a-99c4f592144c |
| Название продукта в досье SCIP | EV220B 15-50 brass NO - solenoid valve |
| «Вариант упаковки» | Индивидуальная упаковка |
| Время полного закрытия, вода [мс] | 10000 мс |
| Время полного открытия, вода [мс] | 5000 мс |
| «Готовый к эксплуатации» | Запчасти для электромагнитного клапана |
| «Группа жидкости» | 1 |
| Диапазон температуры рабочей среды [°C] [Max] | 120 °C |
| Диапазон температуры рабочей среды [°C] [Min] | -30 °C |
| Диапазон температуры рабочей среды [°F] [макс.] | 248 °F |
| Диапазон температуры рабочей среды [°F] [мин.] | -22 °F |
| Дифференциал давления [psig] [макс.] | 145 psi |
| Дифференциал давления [psig] [мин.] | 4.35 psi |
| Дифференциал давления [бар] [мин.] | 0.3 бар |
| «Дополнительные принадлежности для изделия» | Дополнительные аксессуары для электромагнитного клапана |
| Значение Cv [гал/мин] | 46.2 галлон/мин |
| Значение Kv [м³/ч] | 40 м³/ч |
| «Индикатор направления потока» | Штампованная маркировка в виде односторонней стрелки |
| «Количество в упаковке» | 1 шт |
| «Количество линий» | 2/2 |
| «Комплектующее к» | EV220B 15 - 50 |
| Макс. испытательное давление [psig] | 217.5 psig |
| Макс. испытательное давление [бар] | 15 бар |
| Макс. рабочее давление [бар] | 10 бар |
| Макс. рабочее давление [фунт/кв. дюйм (изб.)] | 145 psig |
| Макс. температура окружающей среды [°C] | 80 °C |
| Макс. температура окружающей среды [°F] | 176 °F |
| Максимальная вязкость среды [сСт] | 50 сСт |
| «Материал корпуса» | Латунь |
| «Материал соединения» | Латунь |
| «Материал уплотнения» | EPDM |
| «Обозначение типа» | EV220B 50 |
| Открытия/закрытия уравнительного отверстия | Дополнительное выравнивающее отверстие |
| Перепад давлений [бар] [Max] | 10 бар |
| «Поток» | Однонаправл. |
| «Привод» | B |
| «Привод системы» | 13.5 мм |
| «Примечания по допустимым отклонениям рабочей среды» | Нейтральная среда Пар, макс. 4бара Температура: в зависимости от катушки |
| Примечания по макс. рабочему давлению | Жидкости: макс. 10бар/ 145фунтов/кв. дюйм |
| Проходное сечение [дюймы] | 2 in |
| Размер клапанного узла[мм] | 50 мм |
| Размер соединения [дюймы] | 2 |
| «Режим работы» | Сервоприводная (мембрана) |
| «Рекомендации по использованию рабочей среды» | Вода и рассол |
| «Сертификация» | CE DNVGL-CG-0339 GL WRAS |
| Соединение внутр./внешн. | Внутр. |
| «Соединение по стандарту» | ISO 228-1 |
| «Спецификация» | EV220B 50B G 2E NO000 |
| «Тип присоединения» | G |
| «Типоразмер привода» | 13.5 mm |
| Типоразмер привода [дюймы] | 0.53 in |
| «Функция» | НО |
Документация
Сертификаты
Аксессуары
018F7351
Катушка электромагнита, BB230AS, Плоский штекер DIN, Напряжение питания [В] пер. ток: 230, Групповая упаковка
018F7358
Катушка электромагнита, BB024AS, Плоский штекер DIN, Напряжение питания [В] пер. ток: 24, Групповая упаковка
018F7397
Катушка электромагнита, BB024DS, Плоский штекер DIN, null: 24, Групповая упаковка
018F7396
Катушка электромагнита, BB012DS, Плоский штекер DIN, null: 12, Групповая упаковка
018F6701
Катушка электромагнита, BE230AS, Клеммная коробка, Напряжение питания [В] пер. ток: 220 - 230, Групповая упаковка
018F6707
Катушка электромагнита, BE024AS, Клеммная коробка, Напряжение питания [В] пер. ток: 24, Групповая упаковка
042N7501
Катушка электромагнита, BA230A, Плоский штекер DIN, Напряжение питания [В] пер. ток: 220 - 230, Групповая упаковка
042N7508
Катушка электромагнита, BA024A, Плоский штекер DIN, Напряжение питания [В] пер. ток: 24, Групповая упаковка
042N7551
Катушка электромагнита, BA024D, Плоский штекер DIN, null: 24, Групповая упаковка
