Электромагнитный клапан, EV224B, Функция: НЗ, G, 1/2, 4.000 м³/ч, NBR
032U8360
EV224B, G 1/2", 0.3–40 бар, –10…+60 °C, Kv 4 м³/ч, латунь, НЗ

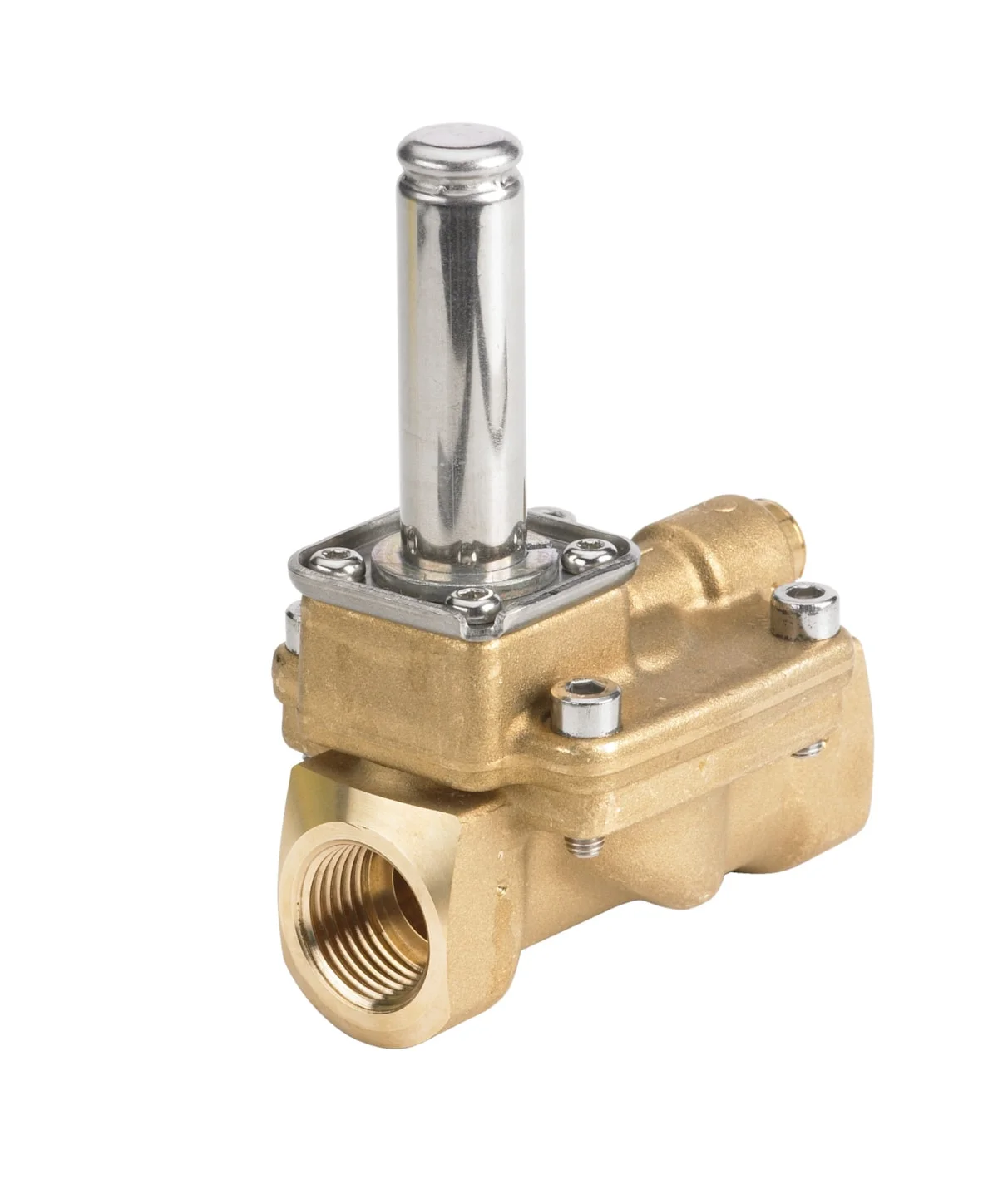

Электромагнитный клапан Danfoss EV224B (код заказа 032U8360, спецификация EV224B 15B G 12N NC000) нормально закрытого типа с сервоприводным мембранным управлением предназначен для управления потоками сжатого воздуха и нейтральных жидкостей в промышленных системах, а конструкция с дополнительным уравнительным отверстием обеспечивает надежное срабатывание при минимальных перепадах давления. Изделие сертифицировано по стандарту DNVGL-CG-0339 для морского и промышленного применения, соответствует требованиям EU RoHS и WEEE и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| «Масса брутто» | 0.732 кг |
| «Вес нетто» | 0.685 кг |
| «Объём» | 0.88 л |
| «Европейский Товарный Номер» | 5702423163908 |
| «Тип» | EV224B |
| «Группа продуктов» | Электромагнитные клапаны |
| «Наименование изделия» | Электромагнитный клапан |
| Application | Open |
| Соответствие China RoHS | Да, с исключениями |
| Исключение из China RoHS | 7.3 |
| «Содержит батарейки» | Нет |
| «Категория ЭЭО» | 5. Малогабаритное оборудование (внешние размеры < 50 см) |
| Соответствие EU RoHS | Да, с исключениями |
| Исключение из EU RoHS | 6(c) |
| В рамках правил WEEE | Да |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | 3cbac950-b315-4f09-8c50-9c941ac8e526 |
| Название продукта в досье SCIP | EV224B NC- solenoid valve |
| «Вариант упаковки» | Групповая упаковка |
| «Готовый к эксплуатации» | Запчасти для электромагнитного клапана |
| «Группа жидкости» | 1 |
| Диапазон температуры рабочей среды [°C] [Max] | 60 °C |
| Диапазон температуры рабочей среды [°C] [Min] | -10 °C |
| Диапазон температуры рабочей среды [°F] [макс.] | 140 °F |
| Диапазон температуры рабочей среды [°F] [мин.] | 14 °F |
| Дифференциал давления [psig] [макс.] | 580 psi |
| Дифференциал давления [psig] [мин.] | 4.35 psi |
| Дифференциал давления [бар] [мин.] | 0.3 бар |
| Значение Cv [гал/мин] | 4.6 галлон/мин |
| Значение Kv [м³/ч] | 4 м³/ч |
| «Индикатор направления потока» | Штампованная маркировка в виде односторонней стрелки |
| «Количество в упаковке» | 24 шт |
| «Количество линий» | 2/2 |
| Макс. испытательное давление [psig] | 870 psig |
| Макс. испытательное давление [бар] | 60 бар |
| Макс. рабочее давление [бар] | 40 бар |
| Макс. рабочее давление [фунт/кв. дюйм (изб.)] | 580 psig |
| Макс. температура окружающей среды [°C] | 50 °C |
| Макс. температура окружающей среды [°F] | 122 °F |
| Максимальная вязкость среды [сСт] | 50 сСт |
| «Материал корпуса» | Латунь |
| «Материал соединения» | Латунь |
| «Материал уплотнения» | NBR |
| «Обозначение типа» | EV224B 15 |
| Открытия/закрытия уравнительного отверстия | Дополнительное выравнивающее отверстие |
| Перепад давлений [бар] [Max] | 40 бар |
| «Поток» | Однонаправл. |
| «Привод» | B |
| «Привод системы» | 13.5 мм |
| «Примечания по допустимым отклонениям рабочей среды» | Воздух с минеральным маслом/ без масла Воздух с синтетическим маслом/ без масла |
| Проходное сечение [дюймы] | 5/8 in |
| Размер клапанного узла[мм] | 15 мм |
| Размер соединения [дюймы] | 1/2 |
| «Режим работы» | Сервоприводная (мембрана) |
| «Рекомендации по использованию рабочей среды» | Сжатый воздух |
| «Сертификация» | DNVGL-CG-0339 |
| Соединение внутр./внешн. | Внутр. |
| «Соединение по стандарту» | ISO 228-1 |
| «Спецификация» | EV224B 15B G 12N NC000 |
| «Тип присоединения» | G |
| «Типоразмер привода» | 13.5 mm |
| Типоразмер привода [дюймы] | 0.53 in |
| «Функция» | НЗ |
