Электромагнитный клапан, EV220B, Функция: НЗ, NPT, 1/2, 4.000 м³/ч, EPDM
032U8550
EV220B, 1/2" NPT, Ду 15, 0.3–9.8 бар, Kv 4 м³/ч, нерж. сталь, –30…+140 °C

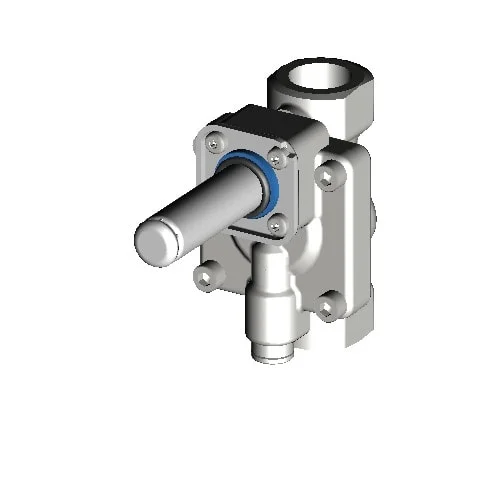

Электромагнитный клапан Danfoss EV220B 15 (арт. 032U8550, спецификация EV220B 15SS N 12E NC000) — нормально закрытый сервоприводный клапан с корпусом из нержавеющей стали и уплотнением из EPDM, предназначенный для работы с технической и умягчённой водой, агрессивными средами и паром в промышленных установках. Изделие сертифицировано по стандарту UL (cURus) и соответствует требованиям EU RoHS и WEEE, поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| «Масса брутто» | 0.678 кг |
| «Вес нетто» | 0.624 кг |
| «Объём» | 0.88 л |
| «Европейский Товарный Номер» | 5702423140718 |
| «Тип» | EV220B |
| «Группа продуктов» | Электромагнитные клапаны |
| «Наименование изделия» | Электромагнитный клапан |
| Application | Open |
| Соответствие China RoHS | Да |
| Исключение из China RoHS | Нет |
| «Содержит батарейки» | Нет |
| «Категория ЭЭО» | 5. Малогабаритное оборудование (внешние размеры < 50 см) |
| Соответствие EU RoHS | Да |
| Исключение из EU RoHS | Нет |
| В рамках правил WEEE | Да |
| Вещества из списка кандидатов REACH | Нет |
| Маркировка UL | Да |
| «Вариант упаковки» | Групповая упаковка |
| Время полного закрытия, вода [мс] | 350 мс |
| Время полного открытия, вода [мс] | 40 мс |
| «Готовый к эксплуатации» | Запчасти для электромагнитного клапана |
| «Группа жидкости» | 1 |
| Диапазон температуры рабочей среды [°C] [Max] | 140 °C |
| Диапазон температуры рабочей среды [°C] [Min] | -30 °C |
| Диапазон температуры рабочей среды [°F] [макс.] | 284 °F |
| Диапазон температуры рабочей среды [°F] [мин.] | -22 °F |
| Дифференциал давления [psig] [макс.] | 142 psi |
| Дифференциал давления [psig] [мин.] | 4.351 psi |
| Дифференциал давления [бар] [мин.] | 0.3 бар |
| «Дополнительные принадлежности для изделия» | Дополнительные аксессуары для электромагнитного клапана |
| Значение Cv [гал/мин] | 4.6 галлон/мин |
| Значение Kv [м³/ч] | 4 м³/ч |
| «Индикатор направления потока» | Штампованная маркировка в виде односторонней стрелки |
| «Количество в упаковке» | 24 шт |
| «Количество линий» | 2/2 |
| «Комплектующее к» | EV220B 15 - 50 |
| Макс. испытательное давление [psig] | 290 psig |
| Макс. испытательное давление [бар] | 20 бар |
| Макс. рабочее давление [бар] | 15.5 бар |
| Макс. рабочее давление [фунт/кв. дюйм (изб.)] | 225 psig |
| Макс. температура окружающей среды [°C] | 80 °C |
| Макс. температура окружающей среды [°F] | 176 °F |
| Максимальная вязкость среды [сСт] | 50 сСт |
| «Материал корпуса» | Нержавеющая сталь |
| «Материал соединения» | Нержавеющая сталь |
| «Материал уплотнения» | EPDM |
| «Обозначение типа» | EV220B 15 |
| Открытия/закрытия уравнительного отверстия | Дополнительное выравнивающее отверстие |
| Перепад давлений [бар] [Max] | 9.791 бар |
| «Поток» | Однонаправл. |
| «Привод» | B |
| «Привод системы» | 13.5 мм |
| «Примечания по допустимым отклонениям рабочей среды» | Агрессивная среда Пар, макс. 4бара Температура: в зависимости от катушки |
| Проходное сечение [дюймы] | 5/8 in |
| Размер клапанного узла[мм] | 15 мм |
| Размер соединения [дюймы] | 1/2 |
| «Режим работы» | Сервоприводная (мембрана) |
| «Рекомендации по использованию рабочей среды» | Техническая и мягкая вода |
| «Сертификация» | ВКЛЮЧЕНО В ПЕРЕЧЕНЬ СЕРТИФИКАЦИИ UL (США) cURus recognized |
| Соединение внутр./внешн. | Внутр. |
| «Соединение по стандарту» | ANSI/ASME B1.20.1 |
| «Спецификация» | EV220B 15SS N 12E NC000 |
| «Тип присоединения» | NPT |
| «Типоразмер привода» | 13.5 mm |
| Типоразмер привода [дюймы] | 0.53 in |
| «Функция» | НЗ |
Документация
Сертификаты
Аксессуары
018F7351
Катушка электромагнита, BB230AS, Плоский штекер DIN, Напряжение питания [В] пер. ток: 230, Групповая упаковка
018F7358
Катушка электромагнита, BB024AS, Плоский штекер DIN, Напряжение питания [В] пер. ток: 24, Групповая упаковка
018F7397
Катушка электромагнита, BB024DS, Плоский штекер DIN, null: 24, Групповая упаковка
018F7396
Катушка электромагнита, BB012DS, Плоский штекер DIN, null: 12, Групповая упаковка
018F6701
Катушка электромагнита, BE230AS, Клеммная коробка, Напряжение питания [В] пер. ток: 220 - 230, Групповая упаковка
018F6707
Катушка электромагнита, BE024AS, Клеммная коробка, Напряжение питания [В] пер. ток: 24, Групповая упаковка
042N7501
Катушка электромагнита, BA230A, Плоский штекер DIN, Напряжение питания [В] пер. ток: 220 - 230, Групповая упаковка
042N7508
Катушка электромагнита, BA024A, Плоский штекер DIN, Напряжение питания [В] пер. ток: 24, Групповая упаковка
042N7551
Катушка электромагнита, BA024D, Плоский штекер DIN, null: 24, Групповая упаковка
