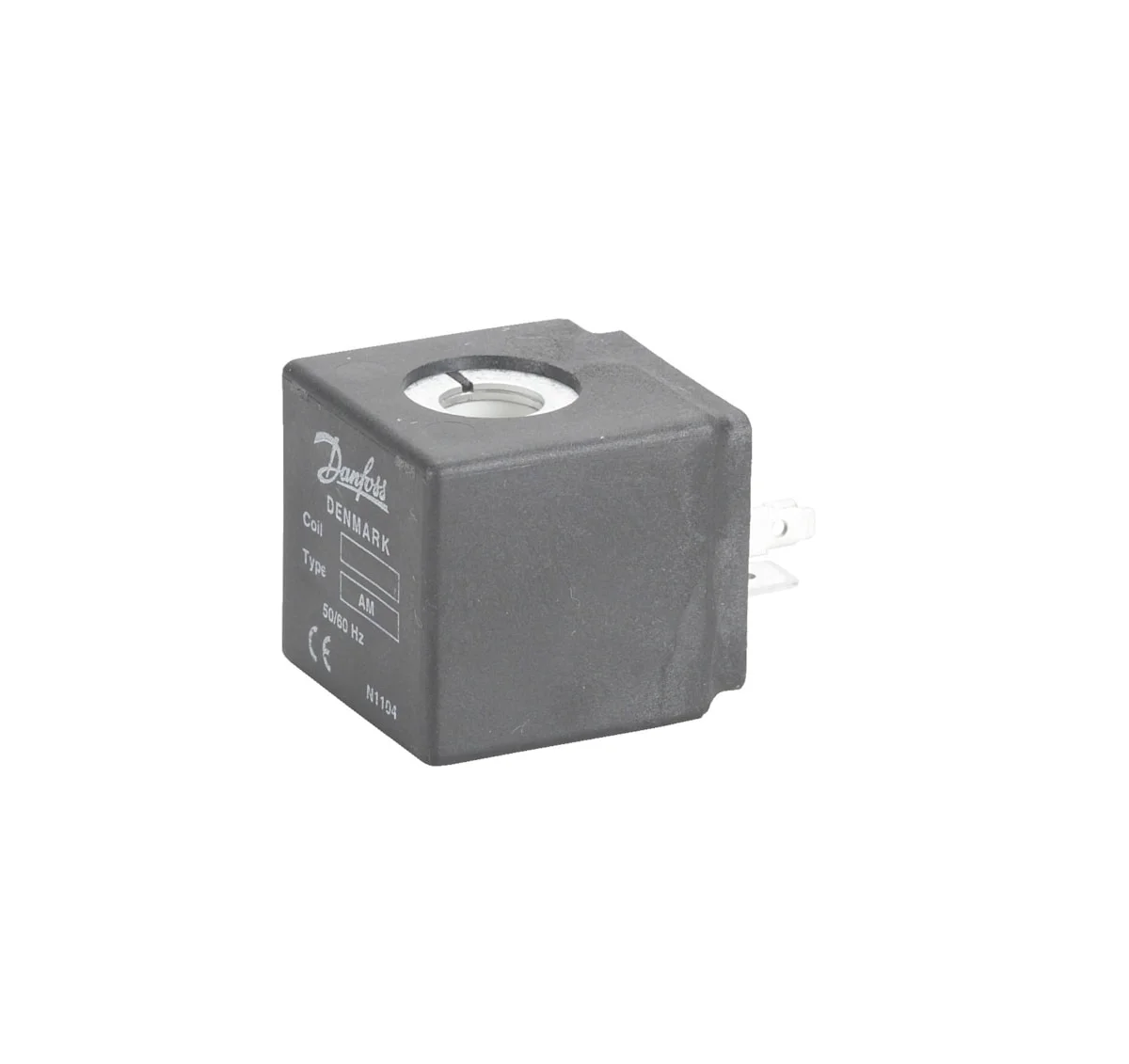

Катушка электромагнита, AM230C, Плоский штекер DIN, Напряжение питания [В] пер. ток: 230, Групповая упаковка

042N0840

AM230C, 230 В AC, 9.5 Вт, 50/60 Гц, IP00, –40…+50 °C, класс H

Катушка электромагнита Danfoss типа AM230C (код заказа 042N0840) напряжением 230 В AC предназначена для электромагнитных клапанов серий EV210A, EV220A и EV310A и отличается классом изоляции H по IEC 85, непрерывным режимом работы и креплением винтом. Изделие соответствует стандартам VDE 0580 и EN175301-803, требованиям EU RoHS и WEEE, сертифицировано и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	0.112 кг
Вес нетто	0.104 кг
Объём	0.09 л
Европейский Товарный Номер	5702423049844
Тип	AM230C
Группа продуктов	Электромагнитные клапаны
Наименование изделия	Катушка электромагнита
Соответствие China RoHS	Да
Исключение из China RoHS	Нет
Содержит батарейки	Нет
Категория ЭЭО	5. Малогабаритное оборудование (внешние размеры < 50 см)
Соответствие EU RoHS	Да
Исключение из EU RoHS	Нет
В рамках правил WEEE	Да
Вещества из списка кандидатов REACH	Нет
Название продукта в досье SCIP	Соленоидные катушки
Вариант упаковки	Групповая упаковка
Готовый к эксплуатации	Нет
Диапазон температуры окружающей среды [°C], [Max]	50 °C
Диапазон температуры окружающей среды [°C], [Min]	-40 °C
Диапазон температуры окружающей среды [°F], [макс.]	122 °F
Диапазон температуры окружающей среды [°F], [мин.]	-40 °F
Дополнительные принадлежности для изделия	Дополнительные аксессуары для катушки электромагнита
Класс изоляции обмотки катушки	Класс H по IEC 85
Количество в упаковке	24 шт
Комплектующее к	EV210A EV220A EV310A
Конструктивный стандарт катушки	VDE 0580
Крепление катушки	Завернуть винт от руки
Макс. напряжение питания при 50 Гц [В]	230 В
Макс. напряжение питания при 60 Гц [В]	230 В
Напряжение питания [В] пер. ток	230 В
Обозначение типа	AM230C
Потребляемая мощность [Вт] 50 Гц	9.5 Вт
Потребляемая мощность [Вт] 60 Гц	6.5 Вт
Потребляемая мощность, 50 Гц [ВА]	18 ВА
Потребляемая мощность, 60 Гц [ВА]	13 ВА
Режим работы	Непрерывный
Соединение катушки	Плоский штекер DIN
Стандарт. эл. соед.	EN175301-803
Степень защиты, IP	IP00
Тип электрического соединения	6,3ммx 0,8мм
Типоразмер привода	9 mm
Цвет	Черный
Частота [Гц]	50/60Гц
Электрическое соединение	3плоских штекера

Документация

Solenoid coil Type AB, AM, AC, AK, AL, AP, BB, BA, BC and BDРуководство по установке

Solenoid coils Type BA, BD, BB, BE, BF, BG, BN, BO, BJ, BX, BY, BQ, AM, AZ, AS and APТехническое описание

Сертификаты

Соленоидные катушкиДекларация экспортного контроля

Используется в

032H8057

Электромагнитный клапан, EV210A, Функция: НО, G, 1/8, 0.200 м³/ч, Витон

EV210A, 50 бар, G 1/8", -10…100 °C, Kv 0.2 м³/ч, латунь, НО

032H8127

Электромагнитный клапан, EV310A, Функция: НО, G, 1/8, 0.070 м³/ч, Витон

EV310A, 0–7 бар, G 1/8" внутр., –10…+100 °C, Kv 0.07 м³/ч, латунь/витон, НО

032H8085

Электромагнитный клапан, EV310A, Функция: НЗ, G, 1/8, 0.040 м³/ч, Витон

EV310A, 0–20 бар, G 1/8", Kv 0.04 м³/ч, –10…100 °C, латунь, НЗ

032H8018

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/4, 0.260 м³/ч, EPDM

EV210A, 0–11 бар, G 1/4" внутр., Kv 0.26 м³/ч, латунь, –30…+120 °C, НЗ

032H8004

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.110 м³/ч, EPDM

EV210A, 0–30 бар, G 1/8", -30…+120 °C, Kv 0.11, латунь, 2 мм

032H8051

Электромагнитный клапан, EV210A, Функция: НО, G, 1/8, 0.120 м³/ч, Витон

EV210A, G 1/8, 0–14 бар, Kv 0.12, -10…+100 °C, латунь, НО

032H8019

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/4, 0.260 м³/ч, Витон

EV210A, НЗ, G 1/4", 0–11 бар, –10…+100 °C, латунь, Kv 0.26 м³/ч

032H8125

Электромагнитный клапан, EV310A, Функция: НО, G, 1/8, 0.040 м³/ч, Витон

EV310A, 3/2 НО, 0–13 бар, G 1/8", 0–100 °C, Kv 0.04 м³/ч, латунь

032H8001

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.040 м³/ч, Витон

EV210A, G 1/8", 0–30 бар, -10…+100 °C, Kv 0.04, латунь/витон, НЗ

032H8017

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/4, 0.220 м³/ч, Витон

EV210A, 14 бар, G 1/4, –10…+100 °C, Kv 0.22, латунь, НЗ

Запасные части

032H8000

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.040 м³/ч, EPDM

EV210A, 30 бар, G 1/8, -30…+120 °C, Kv 0.04 м³/ч, латунь, НЗ

032H8001

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.040 м³/ч, Витон

EV210A, G 1/8", 0–30 бар, -10…+100 °C, Kv 0.04, латунь/витон, НЗ

032H8003

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.080 м³/ч, Витон

EV210A, 30 бар, G 1/8, –10…+100 °C, Kv 0.08 м³/ч, латунь, НЗ

032H8004

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.110 м³/ч, EPDM

EV210A, 0–30 бар, G 1/8", -30…+120 °C, Kv 0.11, латунь, 2 мм

032H8005

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.110 м³/ч, Витон

EV210A, G 1/8", 0–30 бар, -10…+100 °C, 0.11 м³/ч, латунь/витон, НЗ

032H8006

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.170 м³/ч, EPDM

EV210A, G 1/8, НЗ, 0–20 бар, –30…+120 °C, 0.17 м³/ч, латунь

032H8007

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.170 м³/ч, Витон

EV210A, 0–20 бар, G 1/8", 0.17 м³/ч, -10…+100 °C, латунь, НЗ

032H8008

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.220 м³/ч, EPDM

EV210A, 0–14 бар, G 1/8", –30…+120 °C, Kv 0.22 м³/ч, латунь, НЗ

032H8009

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/8, 0.220 м³/ч, Витон

EV210A, 0–14 бар, G 1/8", Kv 0.22 м³/ч, –10…+100 °C, латунь, НЗ

032H8014

Электромагнитный клапан, EV210A, Функция: НЗ, G, 1/4, 0.170 м³/ч, EPDM

EV210A, 0–20 бар, G 1/4", −30…+120 °C, Kv 0.17, латунь, НЗ
