Катушка электромагнита, BG024DS, null: 24, Групповая упаковка

018F6857

BG024DS, 24 В DC, 20 Вт, IP67, –40…+50 °C, Pg 13.5, класс H

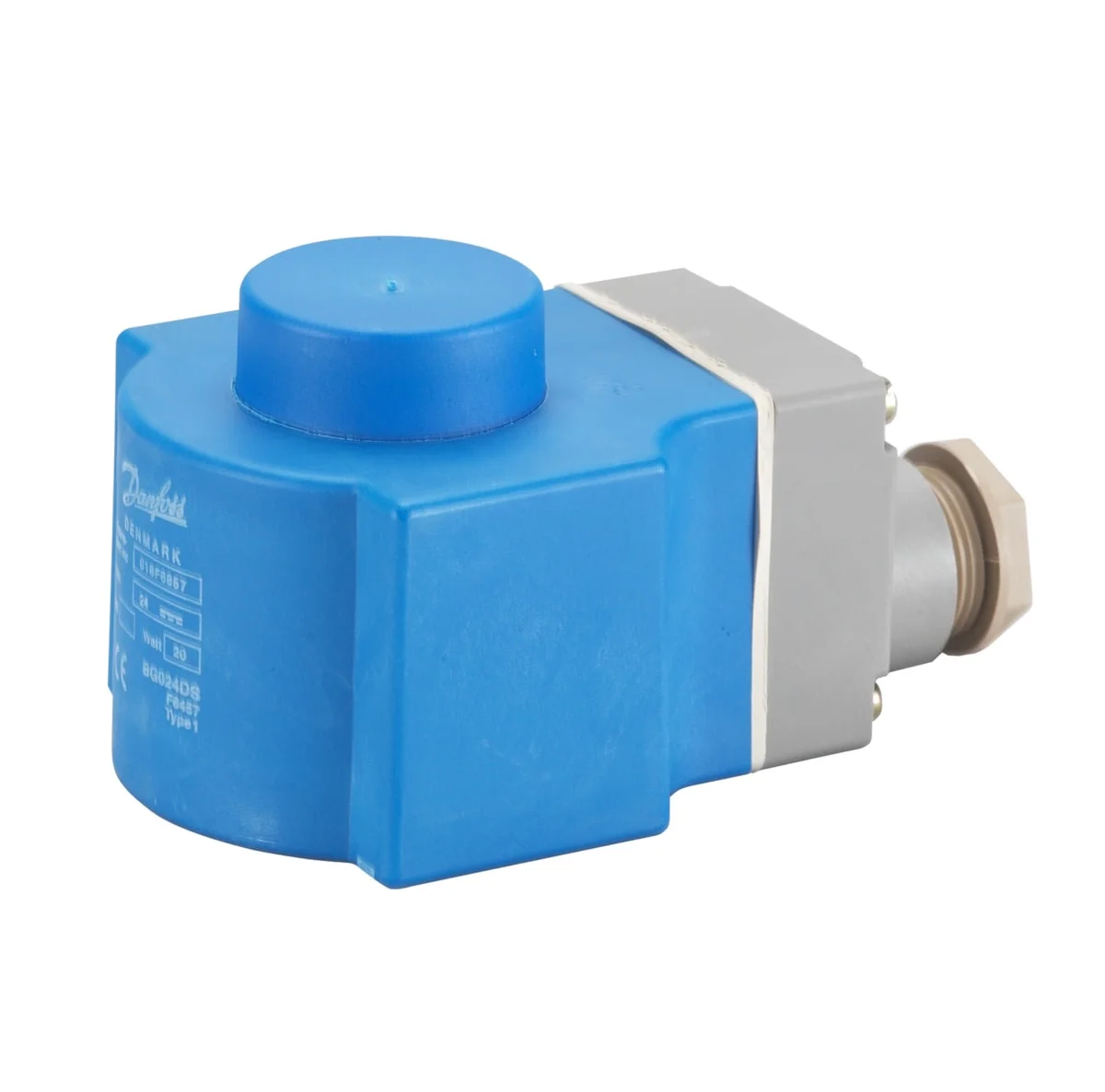

Катушка электромагнита Danfoss BG024DS (код заказа 018F6857) с питанием 24 В постоянного тока, степенью защиты IP67 и классом изоляции H предназначена для комплектации электромагнитных клапанов серий EV210B–EV250B и отличается фиксаторным креплением, обеспечивающим надежную фиксацию на приводе в условиях непрерывной работы. Изделие сертифицировано по стандартам CE, EAC, EN 60730-1 и VDE 0580, соответствует директивам EU RoHS и WEEE, поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	0.596 кг
Вес нетто	0.568 кг
Объём	0.57 л
Европейский Товарный Номер	5702428026260
Тип	BG024DS
Группа продуктов	Электромагнитные клапаны
Наименование изделия	Катушка электромагнита
Маркировка CE	Да
Соответствие China RoHS	Не подпадает
Исключение из China RoHS	Нет
Содержит батарейки	Нет
Категория ЭЭО	5. Малогабаритное оборудование (внешние размеры < 50 см)
Соответствие EU RoHS	Да
Исключение из EU RoHS	Нет
В рамках правил WEEE	Да
Вещества из списка кандидатов REACH	Нет
Supply voltage [V] DC	24 В
Вариант упаковки	Групповая упаковка
Готовый к эксплуатации	Нет
Диапазон температуры окружающей среды [°C], [Max]	50 °C
Диапазон температуры окружающей среды [°C], [Min]	-40 °C
Диапазон температуры окружающей среды [°F], [макс.]	120 °F
Диапазон температуры окружающей среды [°F], [мин.]	-40 °F
Дополнительные принадлежности для изделия	Дополнительные аксессуары для катушки электромагнита
Класс изоляции обмотки катушки	Класс H по IEC 85
Код для заказа запасных частей	018F6857
Количество в упаковке	24 шт
Комплектующее к	EV210B EV212B EV220B 15 - 50 EV220B 6 - 22 EV220B 65 - 100 EV222B EV224B EV250B
Конструктивный стандарт катушки	VDE 0580
Крепление катушки	Фиксатор
Обозначение типа	BG024DS
Отн. влажность [% RH] [макс.]	100 %
Отн. влажность [% RH] [мин.]	0 %
Потребляемая мощность [Вт], пост. ток	20 Вт
Режим работы	Непрерывный
Сертификация	CE CMIM EAC LLC CDC TYSK
Соединение катушки	Соединительная коробка
Соответствие	EN 60730-1
Степень защиты, IP	IP67
Тип катушки	I
Тип электрического соединения	Pg 13.5
Типоразмер привода	13.5 mm
Цвет	Синий
Электрическое соединение	Кабельный ввод с резьбой
