Клапан с угловым седлом и внешним управлением, AV210B, G, 3/4, PTFE, Функция: НЗ
042N4404
AV210B, 16 бар, G 3/4, Ду 20, –30…180 °C, Kv 10 м³/ч, бронза

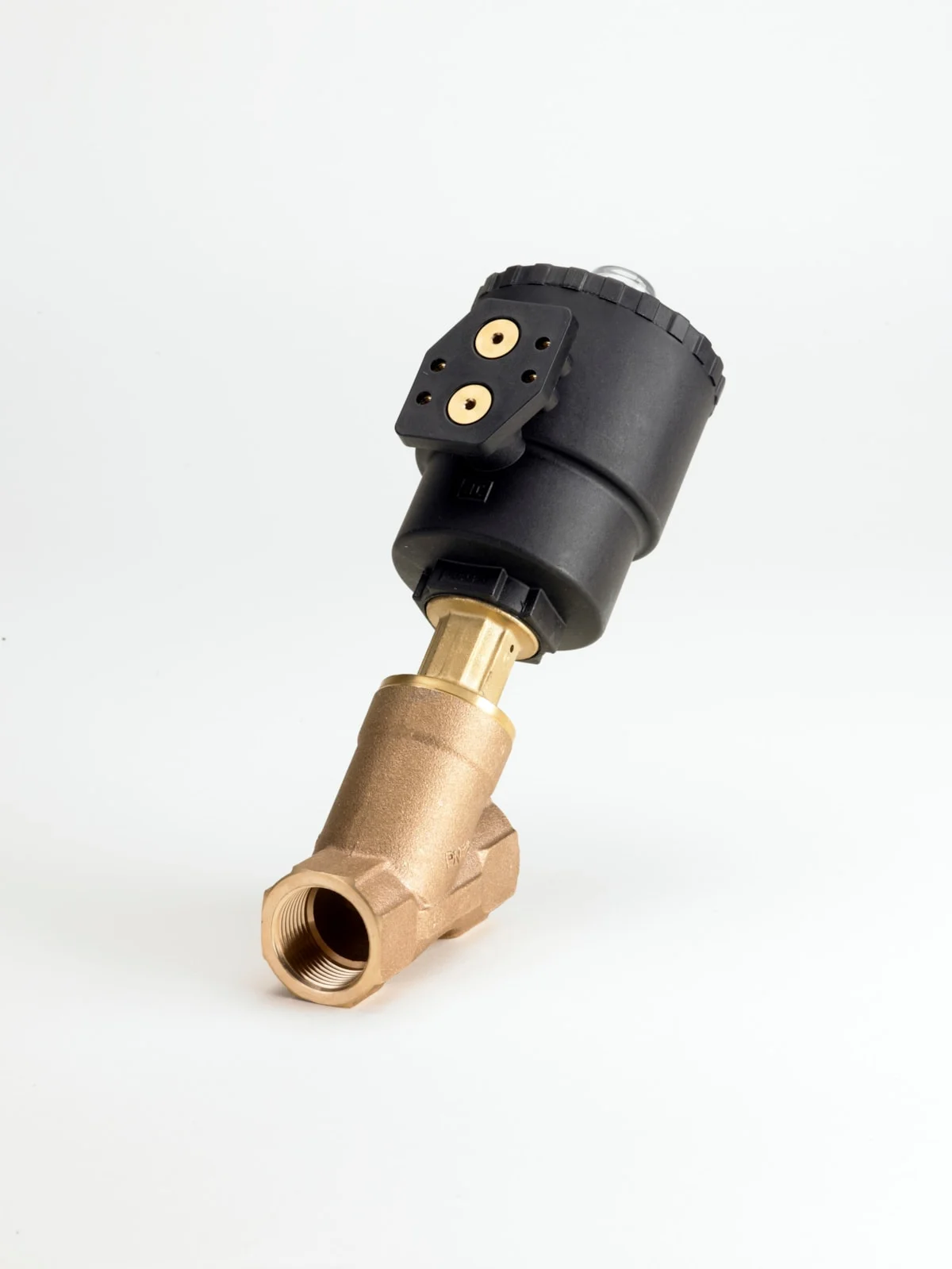

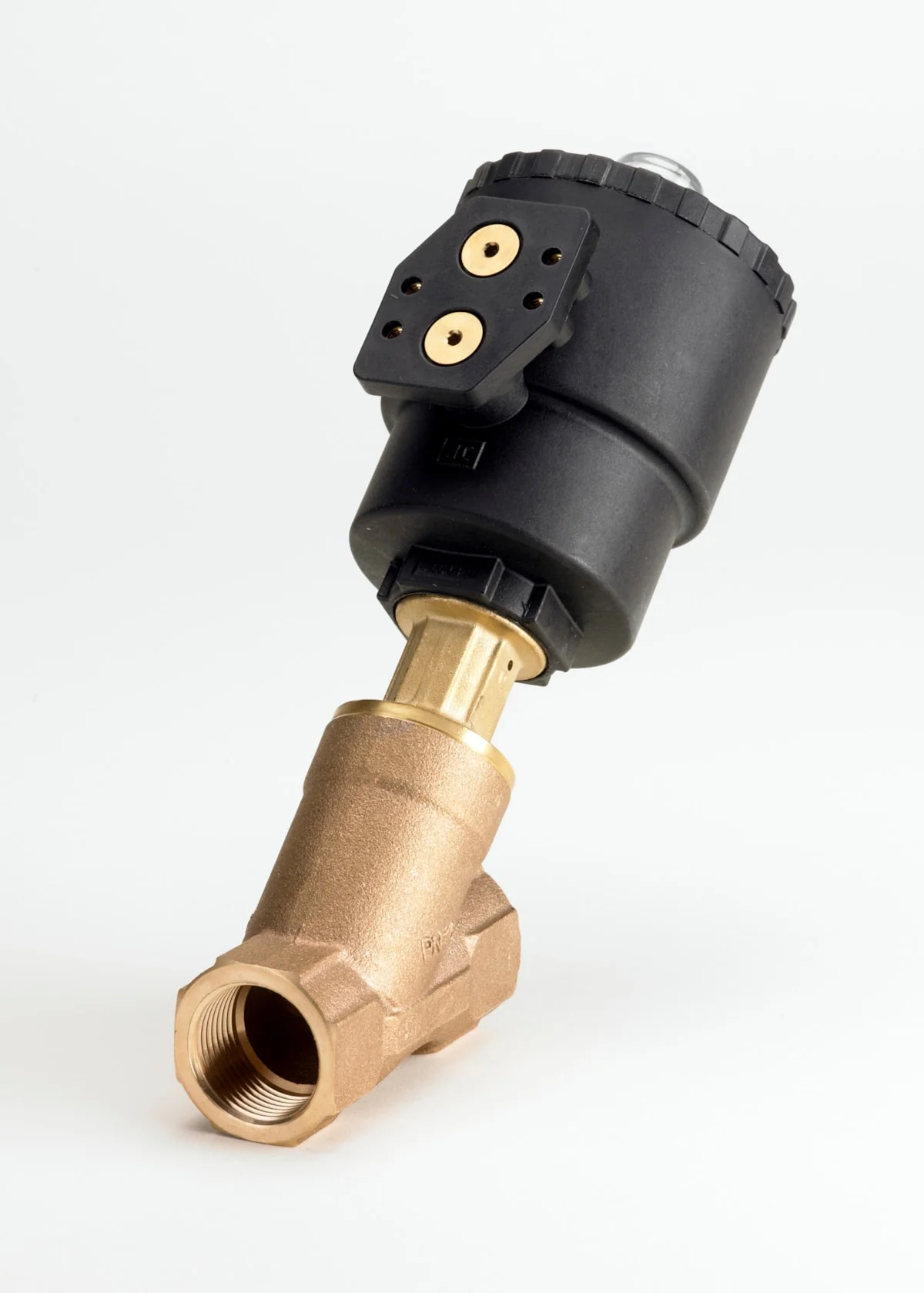

Клапан с угловым седлом и внешним управлением Danfoss AV210B (арт. 042N4404, нормально закрытый, бронзовый корпус, уплотнение PTFE) предназначен для регулирования и отсечения потока в системах с внешним пилотным управлением и отличается угловой поршневой конструкцией с закрытием против потока, обеспечивающей надёжную герметизацию. Изделие сертифицировано по директивам CE и WEEE и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| Масса брутто | 1.154 кг |
| Вес нетто | 1.032 кг |
| Объём | 2.146 л |
| Европейский Товарный Номер | 5702423194223 |
| Тип | AV210B |
| Группа продуктов | Клапаны с внешним управлением |
| Наименование изделия | Клапан с угловым седлом и внешним управлением |
| Соответствие China RoHS | Не подпадает |
| Содержит батарейки | Нет |
| Категория ЭЭО | 5. Малогабаритное оборудование (внешние размеры < 50 см) |
| Соответствие EU RoHS | Не подпадает |
| В рамках правил WEEE | Да |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | 0a1684e1-9b13-4d79-ae59-ca9cab611349 |
| Название продукта в досье SCIP | AV210 |
| Вариант упаковки | Групповая упаковка |
| Готовый к эксплуатации | Ext. operat. valve spare parts |
| Диаметр управляющей головки [мм] | 50 мм |
| Диапазон температуры окружающей среды [°C], [Max] | 60 °C |
| Диапазон температуры окружающей среды [°C], [Min] | -30 °C |
| Диапазон температуры окружающей среды [°F], [макс.] | 140 °F |
| Диапазон температуры окружающей среды [°F], [мин.] | -22 °F |
| Диапазон температуры рабочей среды [°C] [Max] | 180 °C |
| Диапазон температуры рабочей среды [°C] [Min] | -30 °C |
| Диапазон температуры рабочей среды [°F] [макс.] | 356 °F |
| Диапазон температуры рабочей среды [°F] [мин.] | -22 °F |
| Диапазон управляющего давления [psig] [макс.] | 145 psig |
| Диапазон управляющего давления [psig] [мин.] | 58 psig |
| Диапазон управляющего давления [бар] [макс.] | 10 бар |
| Диапазон управляющего давления [бар] [мин.] | 4 бар |
| Дифференциал давления [бар] [мин.] | 0 бар |
| Дополнительные принадлежности для изделия | Аксессуары для клапанов с внешним управлением |
| Закрытие | Против потока |
| Значение Cv [гал/мин] | 11.5 галлон/мин |
| Значение Kv [м³/ч] | 10 м³/ч |
| Количество в упаковке | 8 шт |
| Макс. испытательное давление [psig] | 348 psig |
| Макс. испытательное давление [бар] | 24 бар |
| Макс. рабочее давление [бар] | 16 бар |
| Макс. рабочее давление [фунт/кв. дюйм (изб.)] | 232 psig |
| Материал корпуса | Бронза |
| Материал уплотнения | PTFE |
| Перепад давлений [бар] [Max] | 10 бар |
| Размер клапанного узла[мм] | 20 мм |
| Размер соединения [дюймы] | 3/4 |
| Режим работы | Поршень (угловой) |
| Соединение внутр./внешн. | Внутр. |
| Тип присоединения | G |
| Функция | НЗ |
