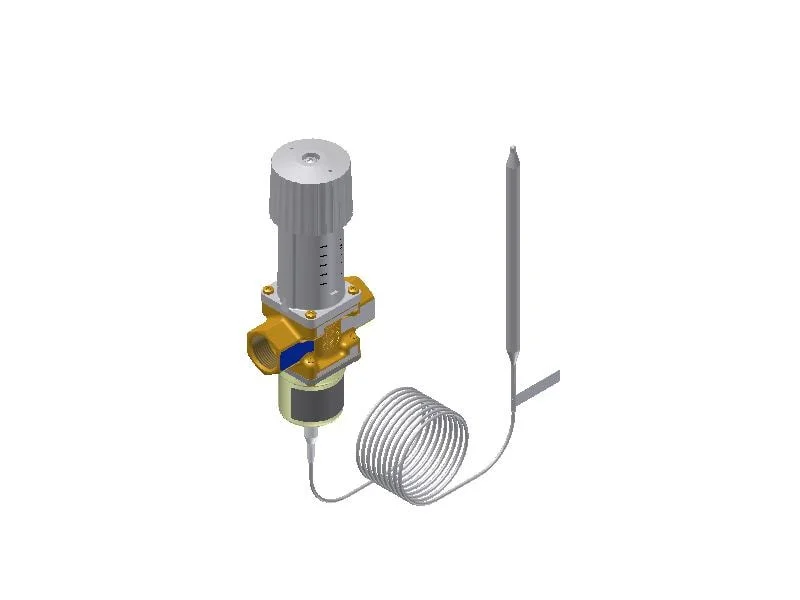

Водяной клапан-регулятор температуры, AVTA 20, G, 3/4

003N0043

AVTA 20, 0–10 бар, G 3/4", −25…+130 °C, Kv 3.4, латунь

Danfoss AVTA 20 (код заказа 003N0043) представляет собой водяной клапан-регулятор температуры с латунным корпусом, предназначенный для автоматического регулирования расхода нейтральных сред в системах охлаждения и теплоснабжения, где конструкция с массовой заправкой термобаллона и открытием проходного сечения при повышении температуры датчика обеспечивает энергонезависимое поддержание заданного параметра без внешнего привода и электропитания. Оборудование сертифицировано по стандартам EAC и PED, соответствует требованиям EU RoHS и China RoHS, поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

«Масса брутто»	1.523 кг
«Вес нетто»	1.02 кг
«Объём»	4.082 л
«Европейский Товарный Номер»	5702423003211
«Тип»	AVTA 20
«Группа продуктов»	Водорегулирующие вентили
«Наименование изделия»	Водяной клапан-регулятор температуры
Соответствие China RoHS	Да
«Содержит батарейки»	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(b) 6(c)
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Номер досье SCI	a698bb81-6c39-4d14-a29f-0fc686728af9
Название продукта в досье SCIP	AVTA FJVA
«Вариант упаковки»	Групповая упаковка
«Готовый к эксплуатации»	Запчасти для водяного клапана
Диапазон температур [°C] [Max]	30 °C
Диапазон температур [°C] [Min]	0 °C
Диапазон температуры [°F] [макс.]	86 °F
Диапазон температуры [°F] [мин.]	32 °F
Диапазон температуры рабочей среды [°C] [Max]	130 °C
Диапазон температуры рабочей среды [°C] [Min]	-25 °C
Диапазон температуры рабочей среды [°F] [макс.]	266 °F
Диапазон температуры рабочей среды [°F] [мин.]	-13 °F
Дифференциал давления [psig] [макс.]	145 psi
Дифференциал давления [psig] [мин.]	0 psi
Дифференциал давления [бар] [мин.]	0 бар
Длина капиллярной трубки [мм]	2000 мм
Длина части капиллярной трубки [дюймы]	78 3/4 in
«Дополнительные принадлежности для изделия»	Общие дополнительные аксессуары Дополнительные аксессуары для водяного клапана
Значение Cv [гал/мин]	3.9 галлон/мин
Значение Kv [м³/ч]	3.4 м³/ч
«Индикатор направления потока»	Штампованная маркировка в виде односторонней стрелки
«Количество в упаковке»	10 шт
Макс. давление на датчике [psig]	362.6 psig
Макс. давление на датчике [бар]	25 бар
Макс. испытательное давление [psig]	362.6 psig
Макс. испытательное давление [бар] Pe	25 бар
Макс. рабочее давление [бар]	16 бар
Макс. рабочее давление [фунт/кв. дюйм (изб.)]	232 psig
Макс. температура датчика [°C]	57 °C
Макс. температура датчика [°F]	134.6 °F
«Материал корпуса»	Латунь
Перепад давлений [бар] [Max]	10 бар
Проходное сечение [дюймы]	4/5 in
«Рабочая среда»	Нейтральная среда
Размер клапанного узла[мм]	20 мм
Размер соединения [дюймы]	3/4
Резьба сальника кабельного ввода капиллярной трубки [дюймы]	1/2
Сальник капиллярной трубки Вн./Нар.	Внутр.
«Сальник капиллярной трубки стандартный»	ISO 228-1
«Сертификация»	EAC LLC CDC TYSK PED RoHS Ограничения на использование опасных веществ (RoHS), Китай
Соединение внутр./внешн.	Внутр.
«Соединение по стандарту»	ISO 228-1
«Степень открытия»	Открывается при повышении температуры датчика
«Тип заправки»	Масса
«Тип присоединения»	G
«Тип сальника кабельного ввода капиллярной трубки»	G

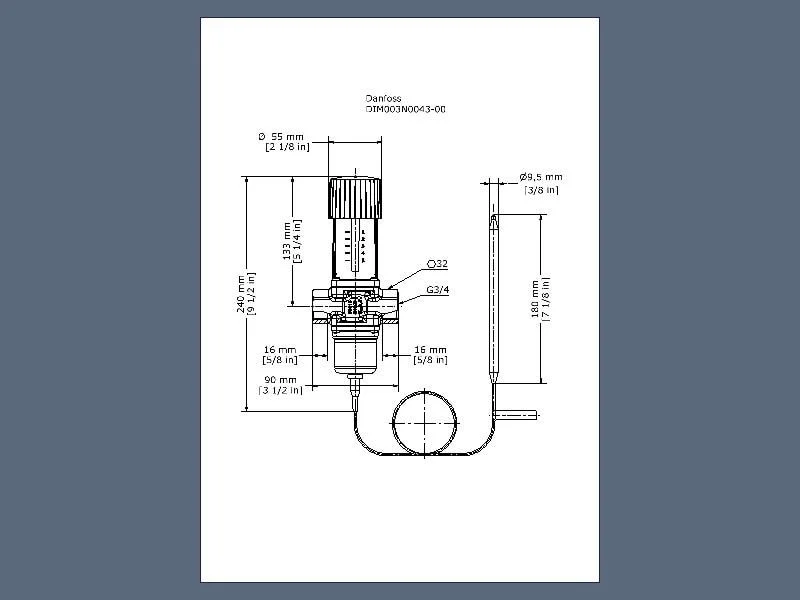

Типоразмер датчика (диаметр x длина) [дюймы]	3/8 x 7 3/32 in
Типоразмер датчика (диаметр x длина) [мм]	9.5 x 180 mm
