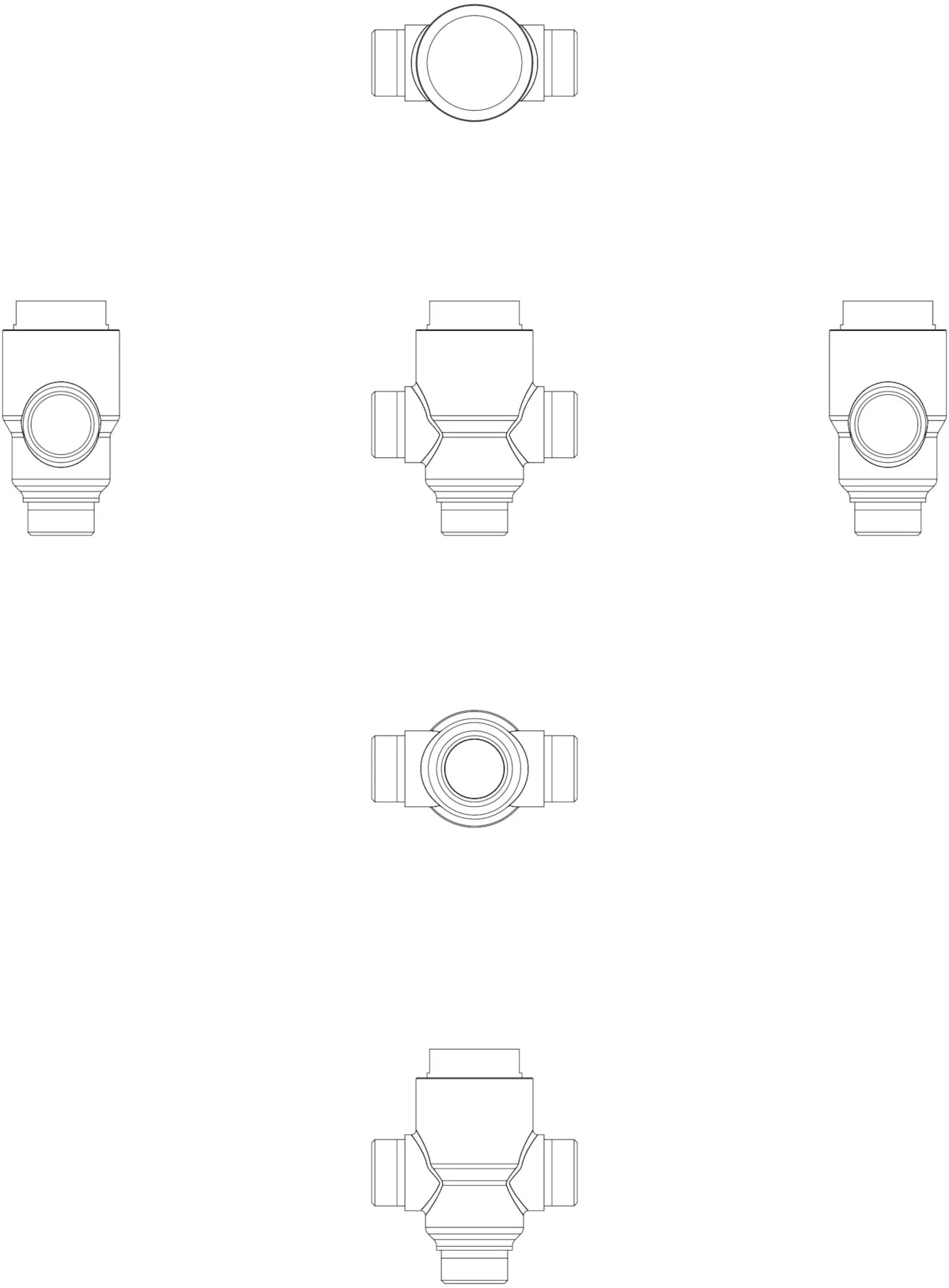

VZ 3 Ру16 15/1,6 3-ходовой, седельный, плоский конец

065Z5414

VZ 3, Ду 15, G 1/2, 16 бар, Kvs 1.6, 2–120 °C, латунь

Трёхходовой регулирующий клапан Danfoss VZ 3 (арт. 065Z5414) с логарифмической расходной характеристикой и значением Kvs 1,6 м³/ч предназначен для смесительного регулирования в системах отопления и охлаждения и выпускается в корпусе из латуни, стойкой к вымыванию цинка (CW 602N), что обеспечивает устойчивость к коррозии при работе с водогликолевыми смесями. Изделие соответствует требованиям EU RoHS и REACH и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	0.402 кг
Вес нетто	0.402 кг
Объём	0.304 л
Европейский Товарный Номер	5702421526606
Тип	VZ 3
Группа продуктов	Прочие клапаны
Соответствие China RoHS	Да, с исключениями
Исключение из China RoHS	7.3
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	10
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Номер досье SCI	5bb17c48-f7c3-4ca1-87b9-5664a4e0a9b7
Название продукта в досье SCIP	VZ 3 PN16 15/1,6 3-way seated flat end
Альтернативная среда	Водный раствор гликоля с конц-цией до 50%
Альтернативное применение VSP	Горячая вода
Диаметр [мм]	15 мм
Динамический диапазон регулирования	50:1
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значение Kvs (B-AB) [м³/ч]	1 м³/ч
Значения Kvs [м³/ч]	1.6 м³/ч
Количество портов	3
Материал конуса клапана	Латунь, стойкая к вымыванию цинка CuZn36Pb2AS (CW 602N)
Материал корпуса клапана	Латунь, стойкая к вымыванию цинка CuZn36Pb2AS (CW 62N)
Материал сальникового уплотнения	EPDM
Материал седла клапана	Латунь, стойкая к вымыванию цинка CuZn36Pb2AS (CW 602N)
Материал штока клапана	Нержавеющая сталь
Монтажное исполнение	свободный
Номинальное давление [бар]	16 бар
Область применения	Отопление и охлаждение
Описание	VZ 3 Ру16 15/1,6 3-ходовой, седельный, плоский конец
Перепад давлений при закрытии (отвод) [бар] [Max]	1 бар
Перепад давлений при закрытии (перемешивание) [бар] [Max]	3.5 бар
Положение шпинделя	A-AB: нормально закрытый
Размер соединения	G 1/2
Расходная характеристика	Логарифмическая
Температура теплоносителя [°C] [Max]	120 °C
Температура теплоносителя [°C] [Min]	2 °C
Типы соединения	Наружнаяthread ISO 228/1
Утечка через отверстие (B-AB), макс. [% Kvs]	1.0
Утечка через отверстие, макс. [% Kvs]	0.05
Функция	Смесительный клапан
Ход [мм]	5.5 мм
