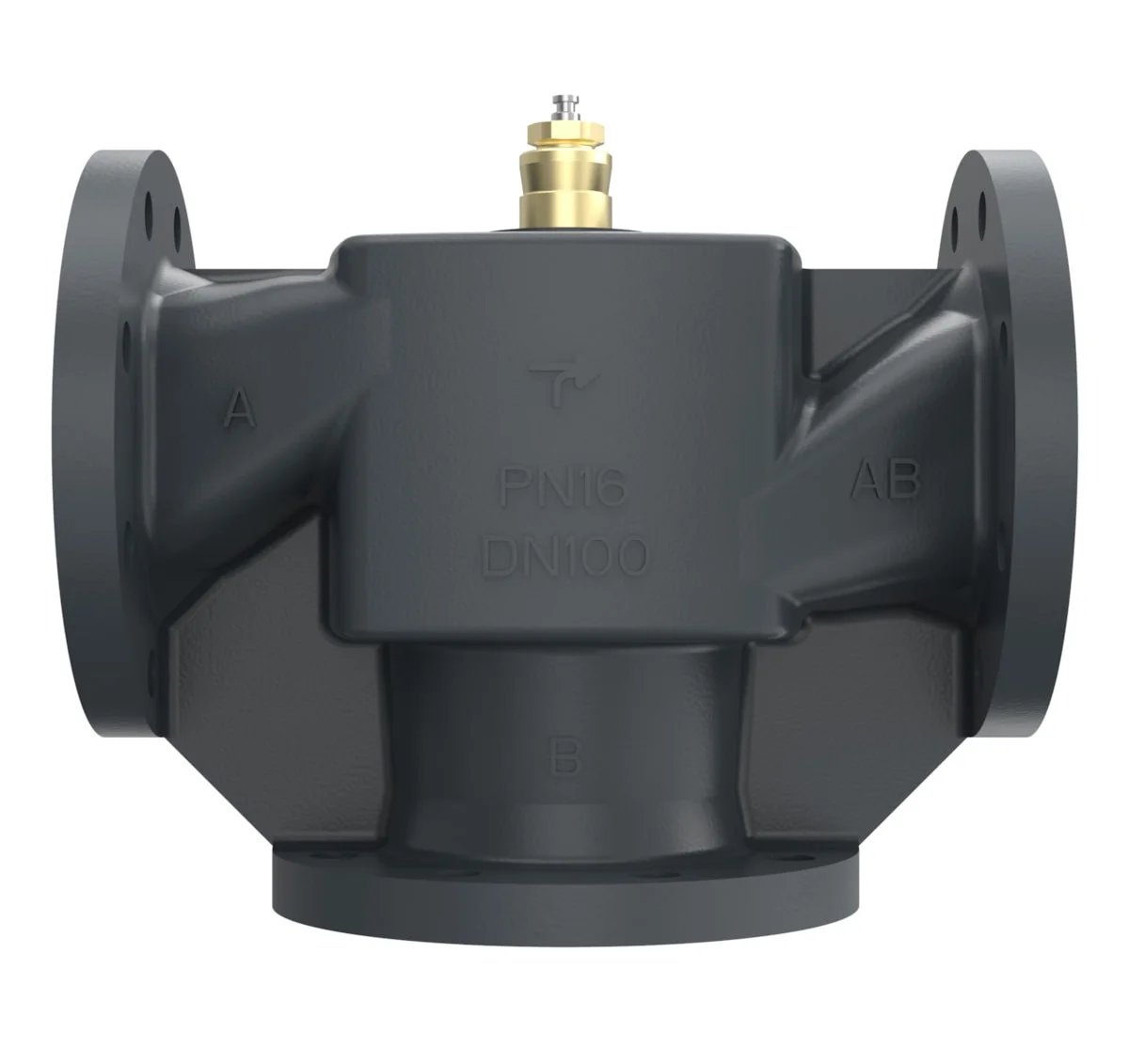

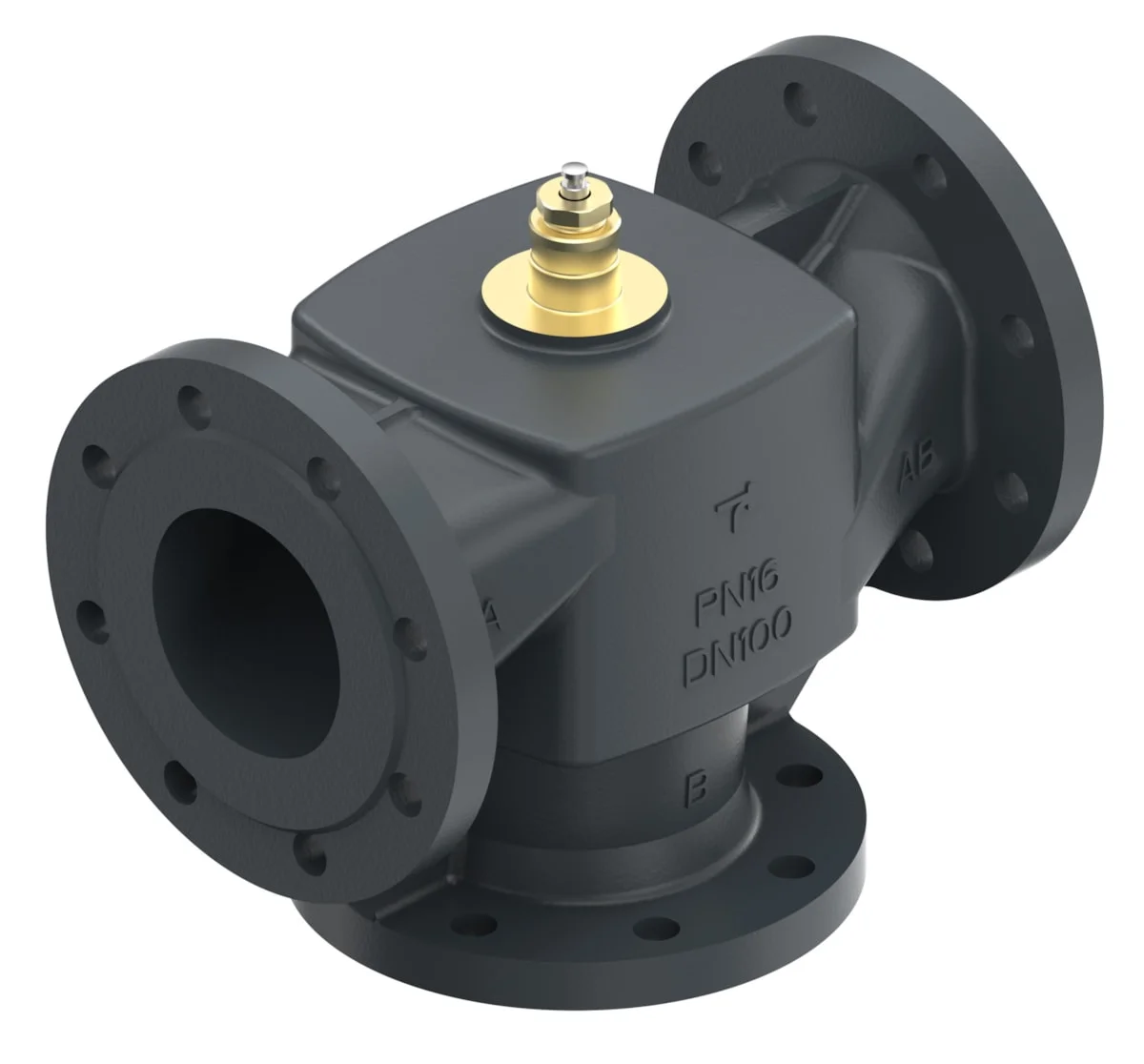

Клапан VF 3 Ру16 100/145, 3-ходовой, седельный, с фланцем
065B1685
VF 3, Ду 100, 16 бар, 145 м³/ч, –10…+130 °C, чугун GG-25, фланец
Трехходовой фланцевый регулирующий клапан Danfoss VF 3 (код заказа 065B1685, DN 100, PN 16) предназначен для смесительного регулирования в системах отопления и охлаждения и благодаря равнопроцентной расходной характеристике и широкому динамическому диапазону обеспечивает точное поддержание температуры теплоносителя. Изделие сертифицировано в соответствии с требованиями Таможенного союза и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| Масса брутто | 38.6 кг |
| Вес нетто | 38.6 кг |
| Объём | 91.2 л |
| Европейский Товарный Номер | 5702421510933 |
| Тип | VF 3 |
| Группа продуктов | Прочие клапаны |
| Соответствие China RoHS | Не подпадает |
| Содержит батарейки | Нет |
| Соответствие EU RoHS | Не подпадает |
| pH среды [Max] | 10 |
| pH среды [Min] | 7 |
| PN, альтернатив. VSP | 10 |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | 857da2cb-c3e1-4a88-9684-c1ee12d216c4 |
| Название продукта в досье SCIP | VF 3 PN16 100/145 3-WAY SEATED FLANGE |
| Альтернативная среда | Водный раствор гликоля с конц-цией до 50% |
| Альтернативное применение VSP | Централизованное отопление |
| Диаметр [мм] | 100 мм |
| Динамический диапазон регулирования | 100:1 |
| Допустимая среда | Циркуляционная вода в системах централизованного теплоснабжения/охлаждения |
| Значения Kvs [м³/ч] | 145 м³/ч |
| Количество портов | 3 |
| Коэффициент начала кавитации | 0.4 |
| Материал конуса клапана | Красная бронза CuSn5Zn5Pb5 (Rg 6) |
| Материал корпуса клапана | Серый чугун марки EN-GJL-25 (GG-25) |
| Материал сальникового уплотнения | EPDM |
| Материал штока клапана | Нержавеющая сталь |
| Номинальное давление [бар] | 16 бар |
| Область применения | Отопление и охлаждение |
| Описание | Клапан VF 3 Ру16 100/145, 3-ходовой, седельный, с фланцем |
| Перепад давлений при закрытии (отвод) [бар] [Max] | 0.6 бар |
| Перепад давлений при закрытии (перемешивание) [бар] [Max] | 1.5 бар |
| Расходная характеристика | Равнопроцентная |
| Температура теплоносителя [°C] [Max] | 130 °C |
| Температура теплоносителя [°C] [Min] | -10 °C |
| Типы соединения | Фланец |
| Утечка через отверстие, макс. [% Kvs] | 0.05 |
| Функция | Смесительный клапан |
| Ход [мм] | 30 мм |
