AHQM, Ру 16, DN 40, Расход [м3/ч]: 1.5 - 7.5, Наружная резьба, G 2 A, Монтажное исполнение: свободный

003L3601

AHQM, DN 40, G 2 A, Ру 16, Kvs 12.5, 2–120 °C, серый чугун

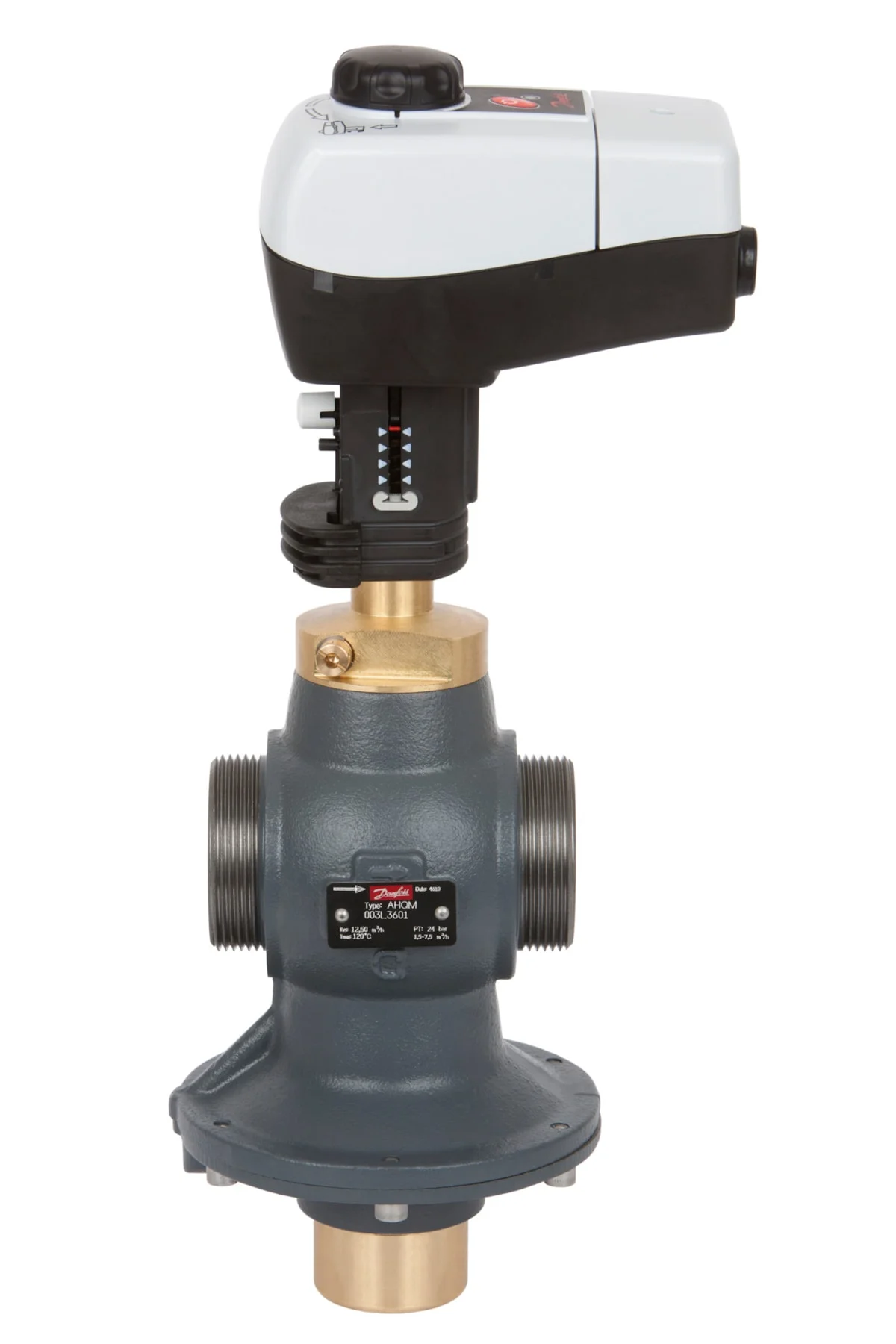

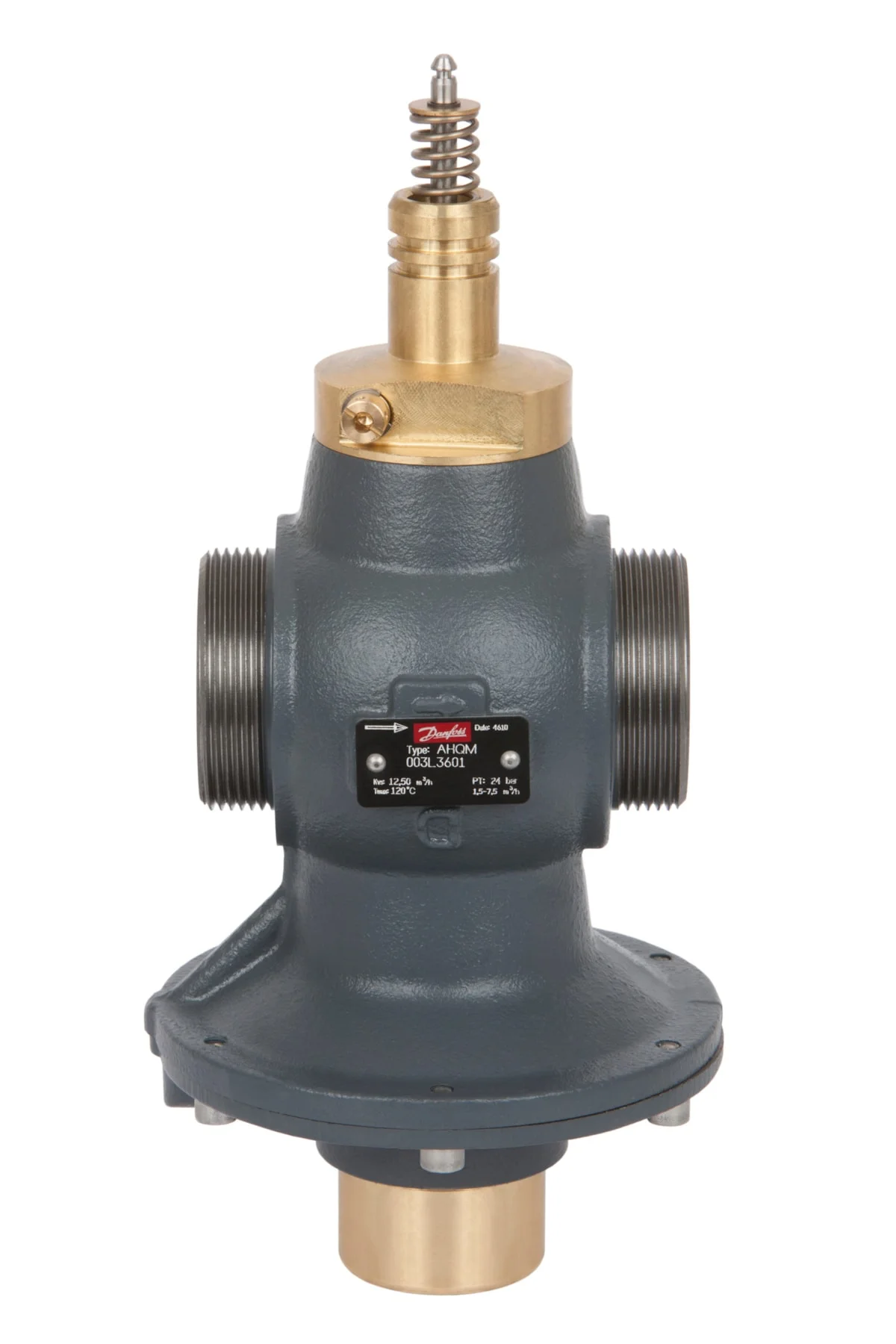

Регулятор расхода Danfoss AHQM (код заказа 003L3601) DN40, Ру16 со встроенным регулирующим клапаном и металлическим уплотнением конуса предназначен для автоматического поддержания расхода теплоносителя в системах централизованного отопления и охлаждения независимо от колебаний давления в сети за счёт фиксированного перепада давлений на регулирующем клапане. Изделие соответствует требованиям EU RoHS (с исключением 6(c)) и регламенту REACH, сертифицировано и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	6.33 кг
Вес нетто	6.33 кг
Объём	18.135 л
Европейский Товарный Номер	5710104028736
Тип	AHQM
Группа продуктов	Регуляторы давления и расхода
Соответствие China RoHS	Не подпадает
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	10
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Альтернативная среда	Водный раствор гликоля с конц-цией до 30%
Величина протечки [% Kvs]	0.05
Диаметр [мм]	40 мм
Диаметр клапана	DN 40
Диапазон перепада давления [бар] [Max]	4 бар
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значения Kvs [м³/ч]	12.5 м³/ч
Класс давления	Ру 16
Количество портов	2
Коэффициент начала кавитации	0.6
Материал конуса клапана-регулятора	DZR CW602N (CuZn36Pb2As)
Материал конуса клапана-регулятора перепада давлений	Нержавеющая сталь, мат. № 1.4404
Материал корпуса клапана	Серый чугун марки EN-GJL-25 (GG-25)
Материал регулирующей мембраны	EPDM
Материал седла клапана	Нержавеющая сталь, мат. № 1.4404
Материал уплотнения клапана-регулятора	Металл
Материал уплотнения клапана-регулятора перепада давлений	EPDM
Монтажное исполнение	свободный
Номинальное давление [бар]	16 бар
Область применения	Централизованное отопление
Ограничение расхода	Да
Описание	AHQM Ру16 40/12,5/0,2 наруж. резьба, подающ./обрат. труб-д
Положение штока	Нормально открытый
Размер соединения	G 2 A
Расход [м3/ч]	7.5 м³/ч
Расход [м3/ч] [Min]	1.5 м³/ч
Расход [м³/ч] [Max]	7.5 м³/ч
Регулирование расхода	Да
Регулятор давления	Нет
Температура теплоносителя [°C] [Max]	120 °C
Температура теплоносителя [°C] [Min]	2 °C
Тип настройки	Нет
Типы соединения	Наружная резьба
Фиксированный перепад давлений на регулирующем клапане - dpb [бар]	0.2 бар
Функция	Регулятор расхода со встроенным регулирующим клапаном
Функция VSP - P	Нет
Функция VSP - Q	Нет
Функция VSP - T	Нет
Ход [мм]	10 мм
