AVQM, Ру 16, DN 15, Расход [м3/ч]: 0.07 - 2.4, Наружная резьба, G 3/4 A, Монтажное исполнение: свободный

003H6737

AVQM, Ру 16, Ду 15, G 3/4 A, Kvs 4 м³/ч, 2–150 °C, красная бронза

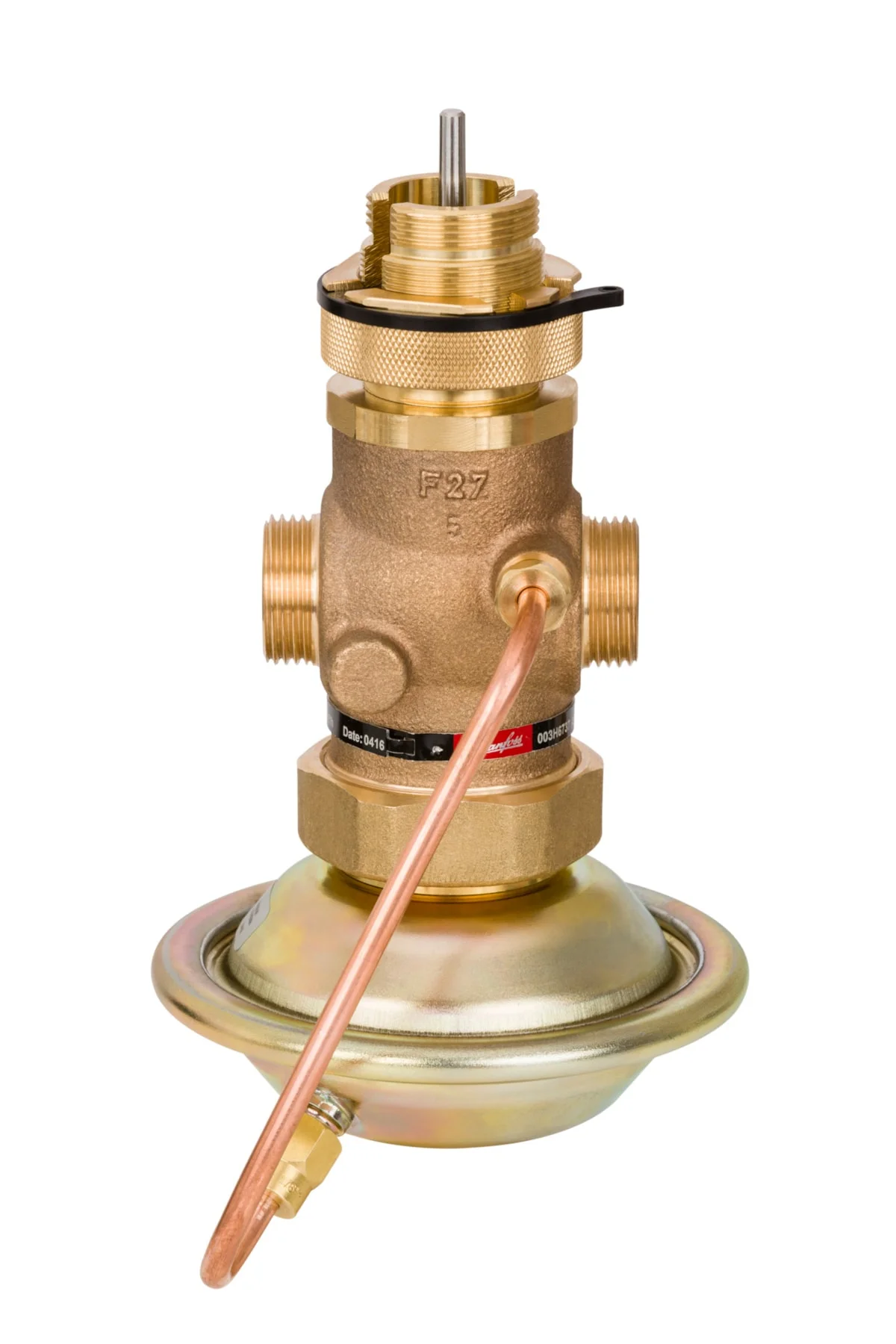

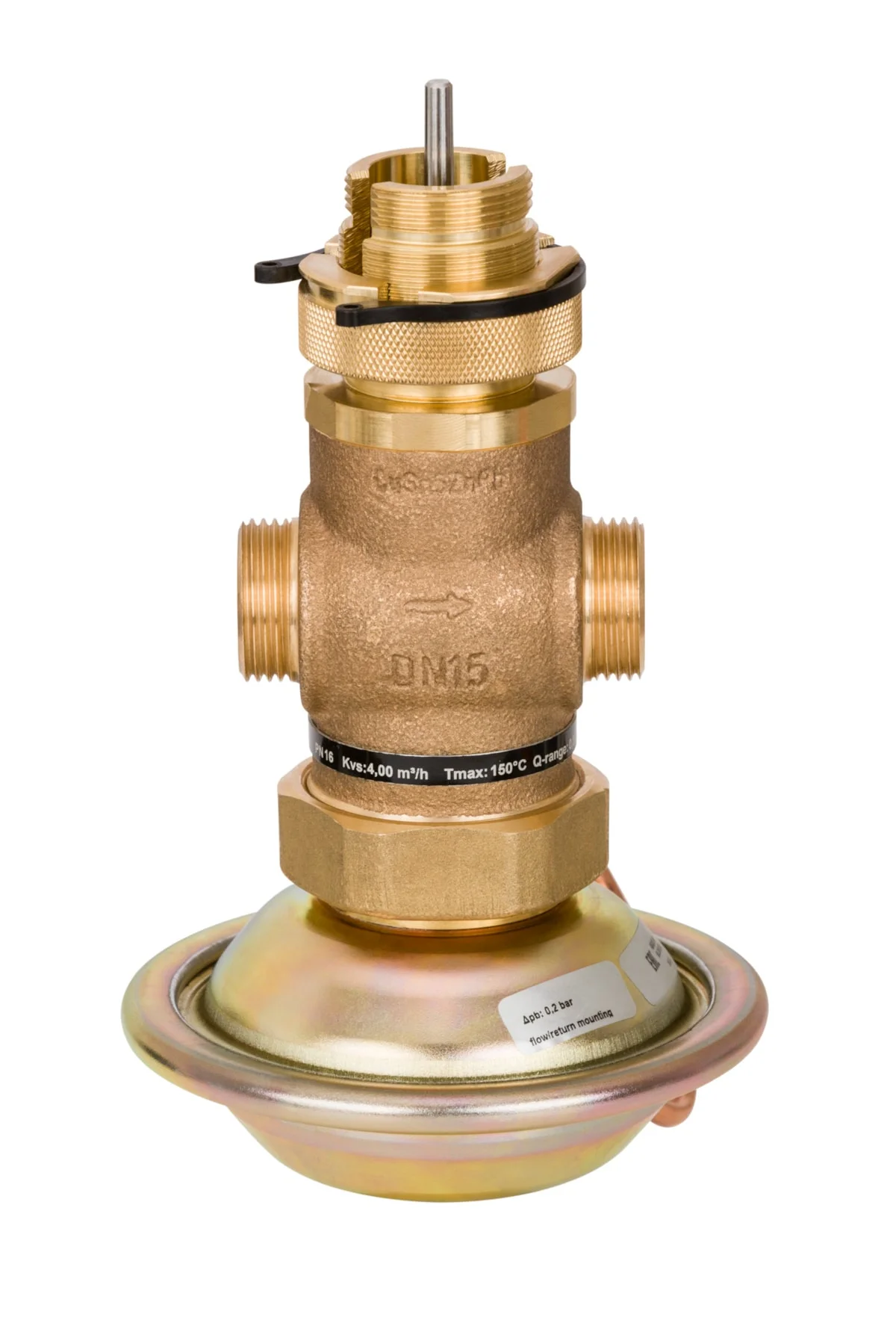

Клапан регулирующий комбинированный Danfoss AVQM DN15 (код заказа 003H6737) — это регулятор расхода со встроенным регулирующим клапаном перепада давления, объединяющий в одном корпусе из красной бронзы функции ограничения расхода и поддержания фиксированного перепада на регулирующем органе. Оборудование соответствует требованиям EU RoHS (с исключением 6(c)) и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	1.758 кг
Вес нетто	1.593 кг
Объём	4.484 л
Европейский Товарный Номер	5702421542583
Тип	AVQM
Группа продуктов	Регуляторы давления и расхода
Соответствие China RoHS	Не подпадает
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	0
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Номер досье SCI	a7edebaf-da3b-4e92-9304-1219930d123a
Название продукта в досье SCIP	AVQM PN16 DN15-32 (1)
Альтернативная среда	Водный раствор гликоля с конц-цией до 30%
Величина протечки [% Kvs]	0.02
Диаметр [мм]	15 мм
Диаметр клапана	DN 15
Диапазон перепада давления [бар] [Max]	12 бар
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значения Kvs [м³/ч]	4 м³/ч
Класс давления	Ру 16
Количество портов	2
Коэффициент кавитации 100%	0.41
Коэффициент кавитации 25%	0.69
Коэффициент кавитации 50%	0.62
Коэффициент кавитации 75%	0.6
Коэффициент начала кавитации	0.6
Материал конуса клапана-регулятора	Необесцинковывающаяся латунь CuZn36Pb2As
Материал конуса клапана-регулятора перепада давлений	Необесцинковывающаяся латунь CuZn36Pb2As
Материал корпуса клапана	Красная бронза CuSn5ZnPb (Rg5)
Материал регулирующей мембраны	EPDM
Материал седла клапана	Нержавеющая сталь, мат. № 1.4571
Материал уплотнения клапана-регулятора	Металл
Материал уплотнения клапана-регулятора перепада давлений	EPDM
Монтажное исполнение	свободный
Номинальное давление [бар]	16 бар
Область применения	Централизованное отопление
Ограничение расхода	Да
Описание	AVQM Ру16 15/4 /0,2 резьбовой, подающ./обрат. труб-д
Положение штока	Нормально открытый
Размер соединения	G 3/4 A
Расход [м3/ч]	2.4 м³/ч
Расход [м3/ч] [Min]	0.07 м³/ч
Расход [м³/ч] [Max]	2.4 м³/ч
Регулирование расхода	Да
Регулятор давления	Нет
Температура теплоносителя [°C] [Max]	150 °C
Температура теплоносителя [°C] [Min]	2 °C
Тип настройки	Нет
Типы соединения	Наружная резьба
Фиксированный перепад давлений на регулирующем клапане - dpb [бар]	0.2 бар
Функция	Регулятор расхода со встроенным регулирующим клапаном
Функция VSP - P	Нет
Функция VSP - Q	Нет
Функция VSP - T	Нет
Ход [мм]	5 мм
