AVPB, Ру 25, DN 40, Расход [м3/ч]: 0.8 - 12, 0.20 бар - 1.00 бар, Фланец, G 2 A, Монтажное исполнение: Обратный трубопровод

003H6469

AVPB, DN 40, Ру 25, фланец, 0.2–1 бар, 2–150 °C, Kvs 20 м³/ч

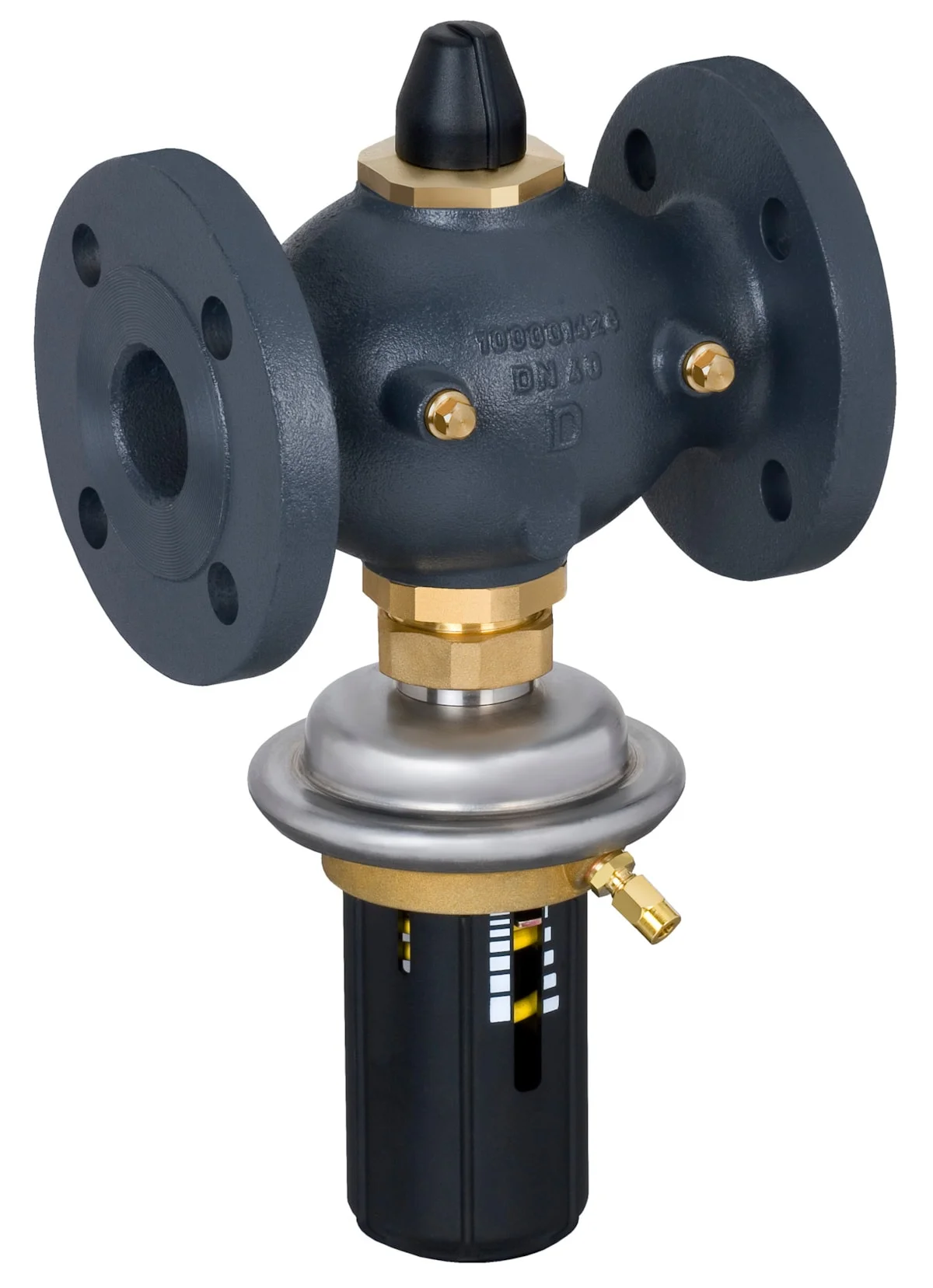

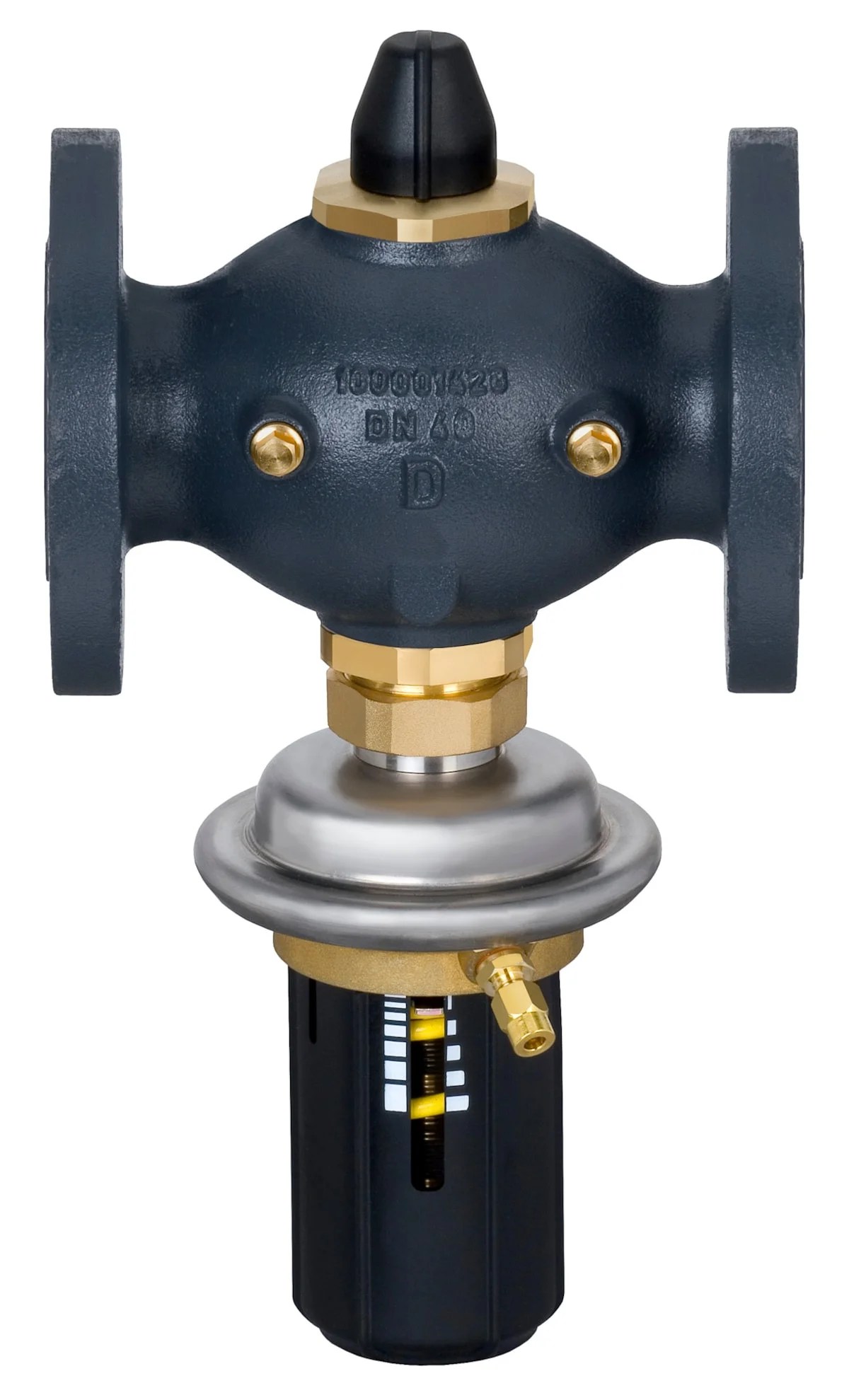

Регулятор перепада давления Danfoss AVPB (арт. 003H6469) DN 40 фланцевый с интегрированной функцией ограничения расхода предназначен для установки на обратном трубопроводе систем централизованного отопления и охлаждения, поддерживая заданный перепад давления независимо от колебаний расхода в сети. Оборудование соответствует требованиям EU RoHS и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	12.696 кг
Вес нетто	12.696 кг
Объём	26.149 л
Европейский Товарный Номер	5702421539880
Тип	AVPB
Группа продуктов	Регуляторы давления и расхода
Соответствие China RoHS	Не подпадает
Содержит батарейки	Нет
dPb фактич.	0.2
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	16
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Альтернативная среда	Водный раствор гликоля с конц-цией до 30%
Величина протечки [% Kvs]	0.05
Диаметр [мм]	40 мм
Диаметр клапана	DN 40
Диапазон перепада давления [бар] [Max]	16 бар
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значения Kvs [м³/ч]	20 м³/ч
Класс давления	Ру 25
Количество портов	2
Коэффициент кавитации 100%	0.34
Коэффициент кавитации 25%	0.58
Коэффициент кавитации 50%	0.52
Коэффициент кавитации 75%	0.5
Коэффициент начала кавитации	0.6
Материал конуса клапана-регулятора перепада давлений	Необесцинковывающаяся латунь CuZn36Pb2As
Материал корпуса клапана	Ковкий чугун EN-GJS-4-18-LT (GGG 4.3)
Материал регулирующей мембраны	EPDM
Материал седла клапана	Нержавеющая сталь, мат. № 1.4571
Материал уплотнения клапана-регулятора перепада давлений	EPDM
Монтажное исполнение	Обратный трубопровод
Настройка перепада давлений [бар] [Max]	1 бар
Настройка перепада давлений [бар] [Min]	0.2 бар
Номинальное давление [бар]	25 бар
Область применения	Централизованное отопление
Ограничение расхода	Да
Описание	AVPB Ру25 40/20 0,2-1,0 фланцевый, обрат. труб-д
Положение штока	Нормально открытый
Размер соединения	G 2 A
Расход [м3/ч]	10 м³/ч
Расход [м3/ч] [Min]	0.8 м³/ч
Расход [м³/ч] [Max]	12 м³/ч
Регулирование расхода	Нет
Регулятор давления	Регулятор перепада давления
Температура теплоносителя [°C] [Max]	150 °C
Температура теплоносителя [°C] [Min]	2 °C
Тип настройки	Регулируемый
Типы соединения	Фланец
Функция	Регулятор перепада давления с ограничением расхода
Функция VSP - P	Да
Функция VSP - Q	Да
Функция VSP - T	Нет
