AVD, Ру 25, DN 15, 4.00 м³/ч, 3.00 бар - 12.00 бар, Наружная резьба, G 3/4 A, Монтажное исполнение: Расход

003H6650

AVD, DN 15, Ру 25, 3–12 бар, G 3/4, 2–150 °C, Kvs 4 м³/ч

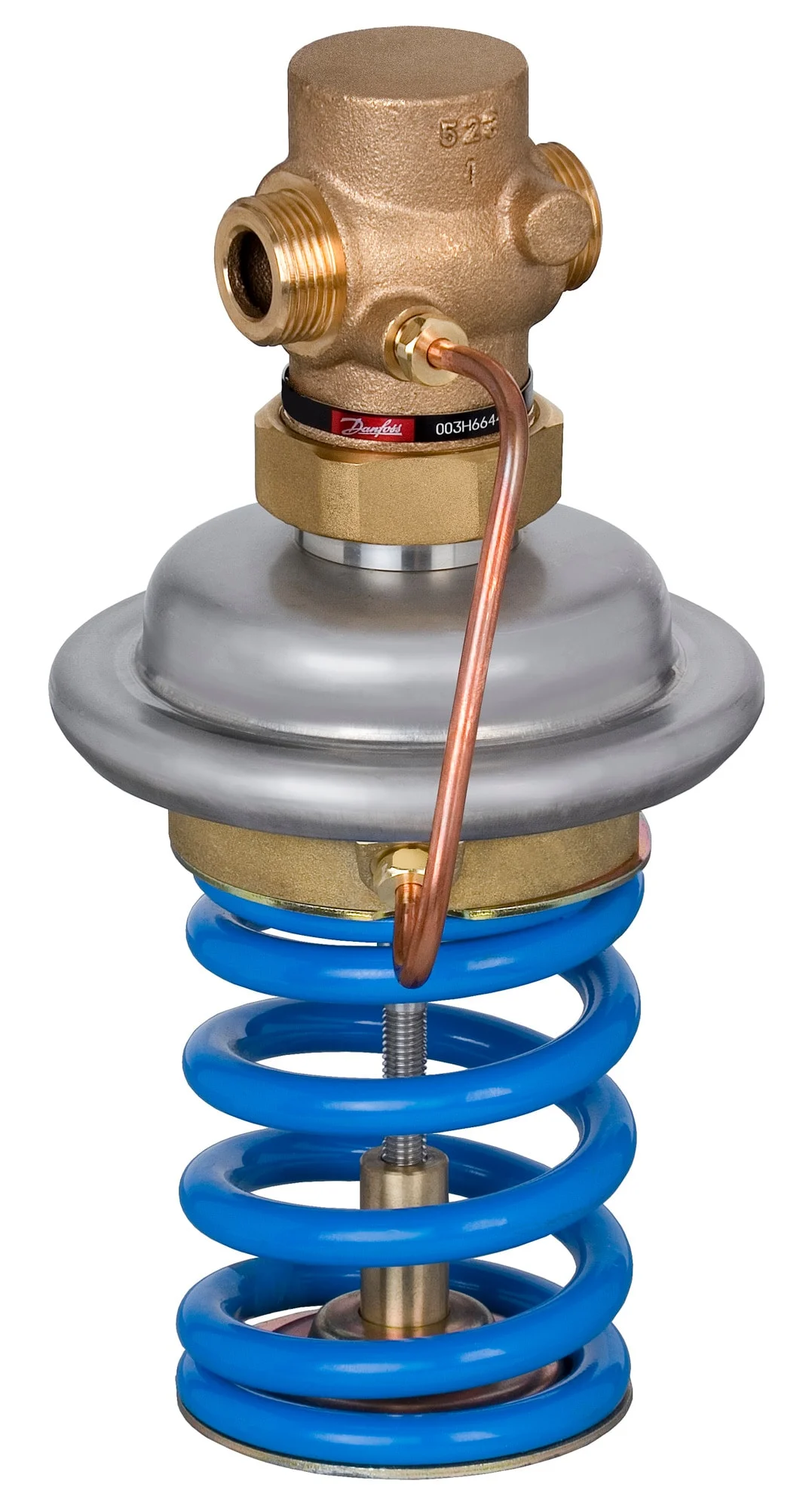

Регулятор давления «после себя» Danfoss AVD DN 15, Ру25 (код заказа 003H6650) предназначен для поддержания заданного давления в системах централизованного отопления и охлаждения, при этом корпус из красной бронзы CuSn5ZnPb (Rg5) и мембрана из EPDM обеспечивают коррозионную стойкость и устойчивость к высоким температурам теплоносителя. Оборудование соответствует требованиям EU RoHS (с исключениями) и Регламенту REACH, сертифицировано и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	5.455 кг
Вес нетто	5.098 кг
Объём	9.59 л
Европейский Товарный Номер	5702421541715
Тип	AVD
Группа продуктов	Регуляторы давления и расхода
Соответствие China RoHS	Не подпадает
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	16
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Альтернативная среда	Водный раствор гликоля с конц-цией до 30%
Величина протечки [% Kvs]	0.02
Диаметр [мм]	15 мм
Диаметр клапана	DN 15
Диапазон настройки давления [бар] [Max]	12 бар
Диапазон настройки давления [бар] [Min]	3 бар
Диапазон перепада давления [бар] [Max]	20 бар
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значения Kvs [м³/ч]	4 м³/ч
Класс давления	Ру 25
Количество портов	2
Коэффициент кавитации 100%	0.41
Коэффициент кавитации 25%	0.69
Коэффициент кавитации 50%	0.62
Коэффициент кавитации 75%	0.6
Коэффициент начала кавитации	0.6
Материал конуса клапана-регулятора перепада давлений	Необесцинковывающаяся латунь CuZn36Pb2As
Материал корпуса клапана	Красная бронза CuSn5ZnPb (Rg5)
Материал регулирующей мембраны	EPDM
Материал седла клапана	Нержавеющая сталь, мат. № 1.4571
Материал уплотнения клапана-регулятора перепада давлений	EPDM
Монтажное исполнение	Расход
Номинальное давление [бар]	25 бар
Область применения	Централизованное отопление
Ограничение расхода	Нет
Описание	AVD Ру25 15/4 3-12 резьбовой, подающ./обрат. труб-д
Положение штока	Нормально открытый
Размер соединения	G 3/4 A
Регулирование расхода	Нет
Регулятор давления	Регулятор давления “после себя”
Температура теплоносителя [°C] [Max]	150 °C
Температура теплоносителя [°C] [Min]	2 °C
Тип настройки	Регулируемый
Типы соединения	Наружная резьба
Функция	Регулятор давления «после себя»
Функция VSP - P	Да
Функция VSP - Q	Нет
Функция VSP - T	Нет
