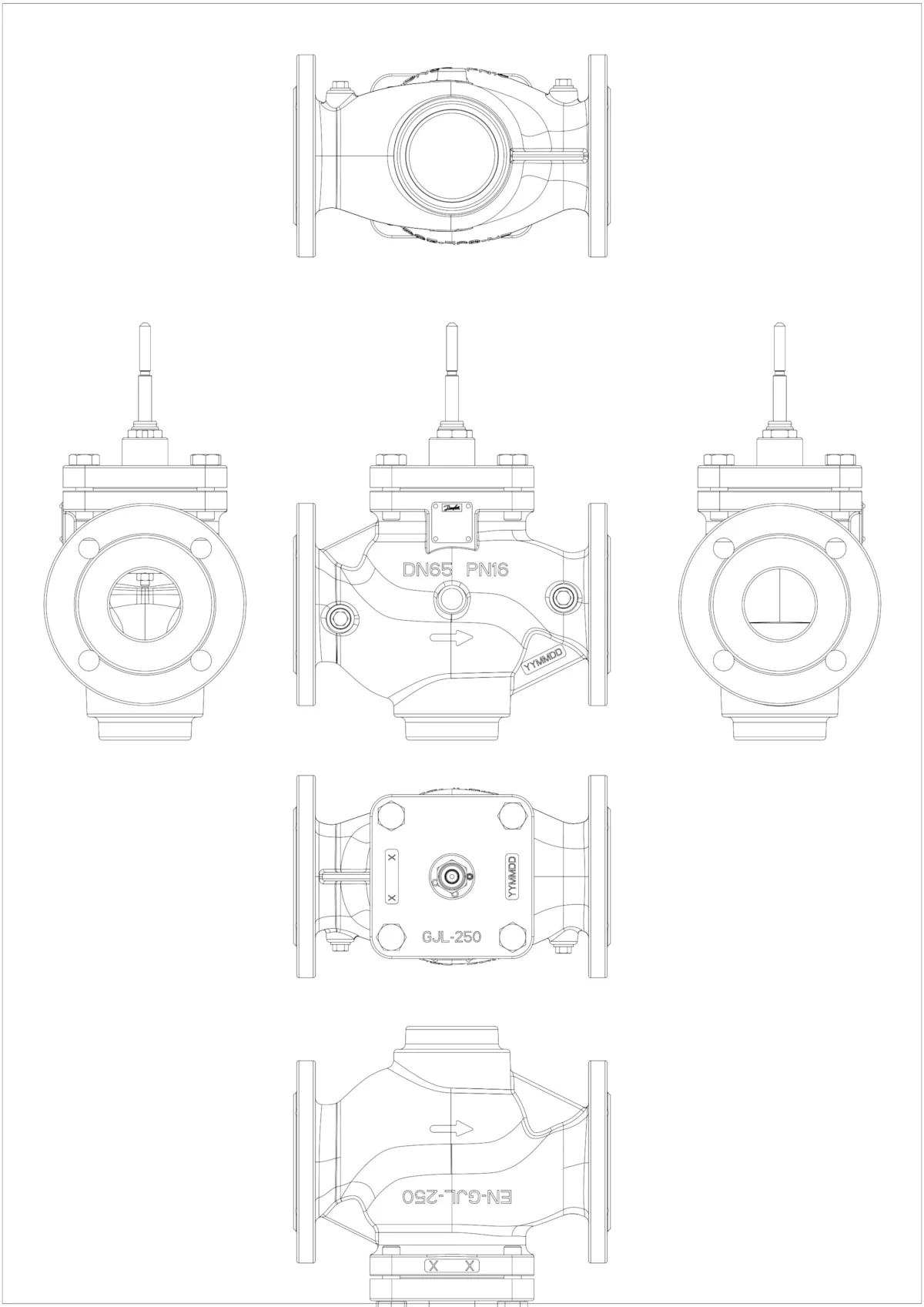

VFG 22, Ру 16, DN 65, 60.00 м³/ч, Фланец
065B5500
VFG 22, Ду 65, Ру 16, 2–150 °C, Kvs 60, фланец, серый чугун GG-25

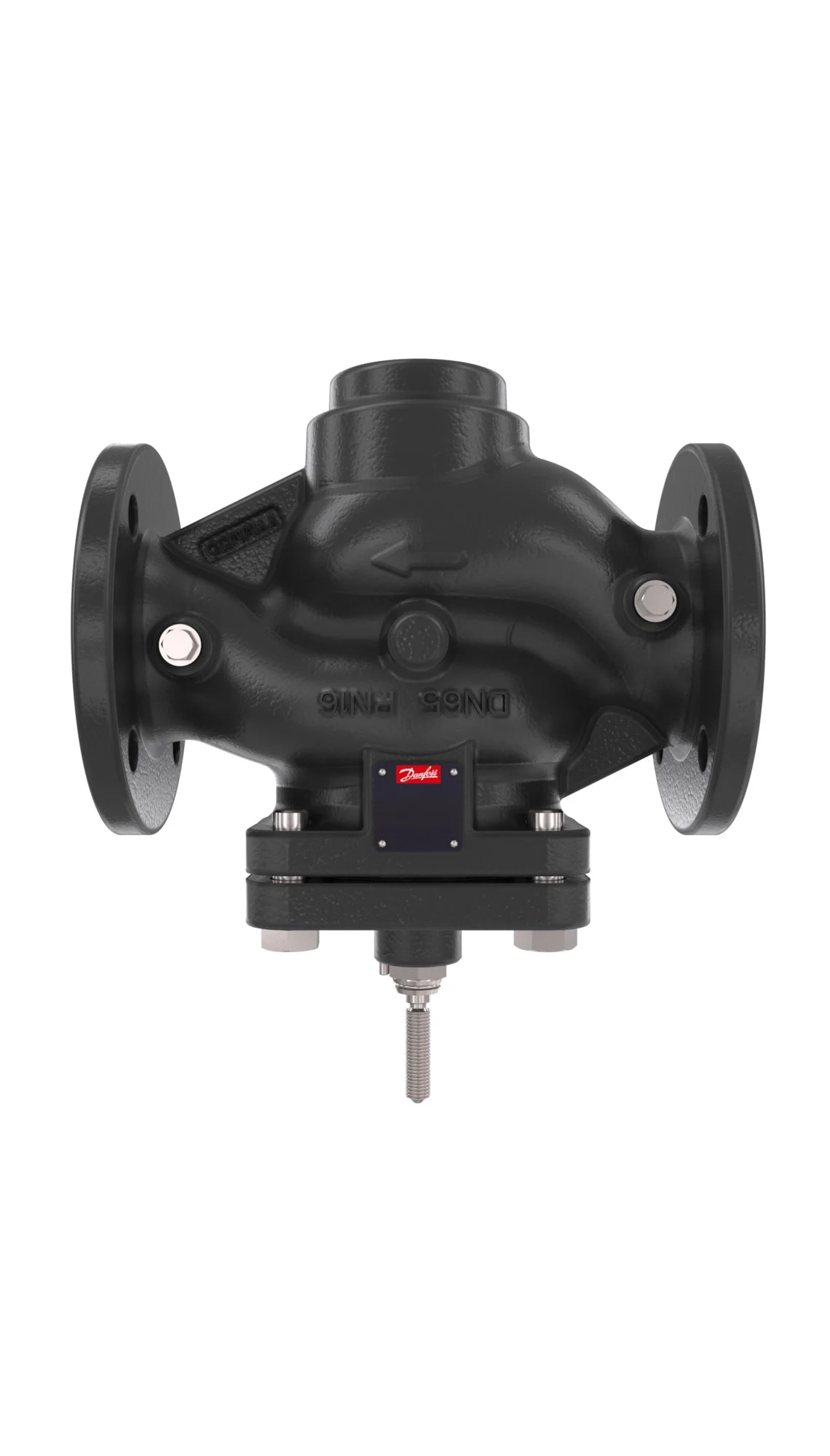

Регулирующий клапан Danfoss VFG 22 (арт. 065B5500) DN 65 с разгрузочной камерой предназначен для точного регулирования расхода и перепада давления в системах централизованного отопления и холодоснабжения. Оборудование соответствует классу давления PN 16, сертифицировано для применения в системах теплоснабжения и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| Масса брутто | 33.5 кг |
| Вес нетто | 24 кг |
| Объём | 337.2 л |
| Европейский Товарный Номер | 5710104095448 |
| Тип | VFG 22 |
| Группа продуктов | Регуляторы давления и расхода |
| Соответствие China RoHS | Не подпадает |
| Содержит батарейки | Нет |
| Соответствие EU RoHS | Не подпадает |
| pH среды [Max] | 10 |
| pH среды [Min] | 7 |
| Альтернативная среда | Водный раствор гликоля с конц-цией до 30% |
| Величина протечки [% Kvs] | 0.03 |
| Вставка регулирующего клапана регулятора перепуска | Разгрузочная камера |
| Диаметр [мм] | 65 мм |
| Диаметр клапана | DN 65 |
| Диапазон перепада давления [бар] [Max] | 16 бар |
| Допустимая среда | Циркуляционная вода в системах централизованного теплоснабжения/охлаждения |
| Значения Kvs [м³/ч] | 60 м³/ч |
| Класс давления | Ру 16 |
| Количество портов | 2 |
| Коэффициент кавитации 100% | 0.36 |
| Коэффициент кавитации 25% | 0.6 |
| Коэффициент кавитации 50% | 0.49 |
| Коэффициент кавитации 75% | 0.42 |
| Коэффициент начала кавитации | 0.42 |
| Материал конуса клапана-регулятора перепада давлений | Нержавеющая сталь, мат. № 1.4021 |
| Материал корпуса клапана | Серый чугун марки EN-GJL-25 (GG-25) |
| Материал седла клапана-регулятора перепада давлений | Нержавеющая сталь, мат. № 1.4021 |
| Материал уплотнения клапана-регулятора перепада давлений | Металл |
| Монтажное исполнение | свободный |
| Номинальное давление [бар] | 16 бар |
| Область применения | Централизованное отопление и холодоснабжение |
| Описание | Регулирующий клапан |
| Рабочее давление [бар] [Max] | 16 бар |
| Размер соединения | Ду 65 |
| Температура теплоносителя [°C] [Max] | 150 °C |
| Температура теплоносителя [°C] [Min] | 2 °C |
| Типы соединения | Фланец |
| Утечка через отверстие, макс. [% Kvs] | 0.03 |
Документация
Сертификаты
Аксессуары

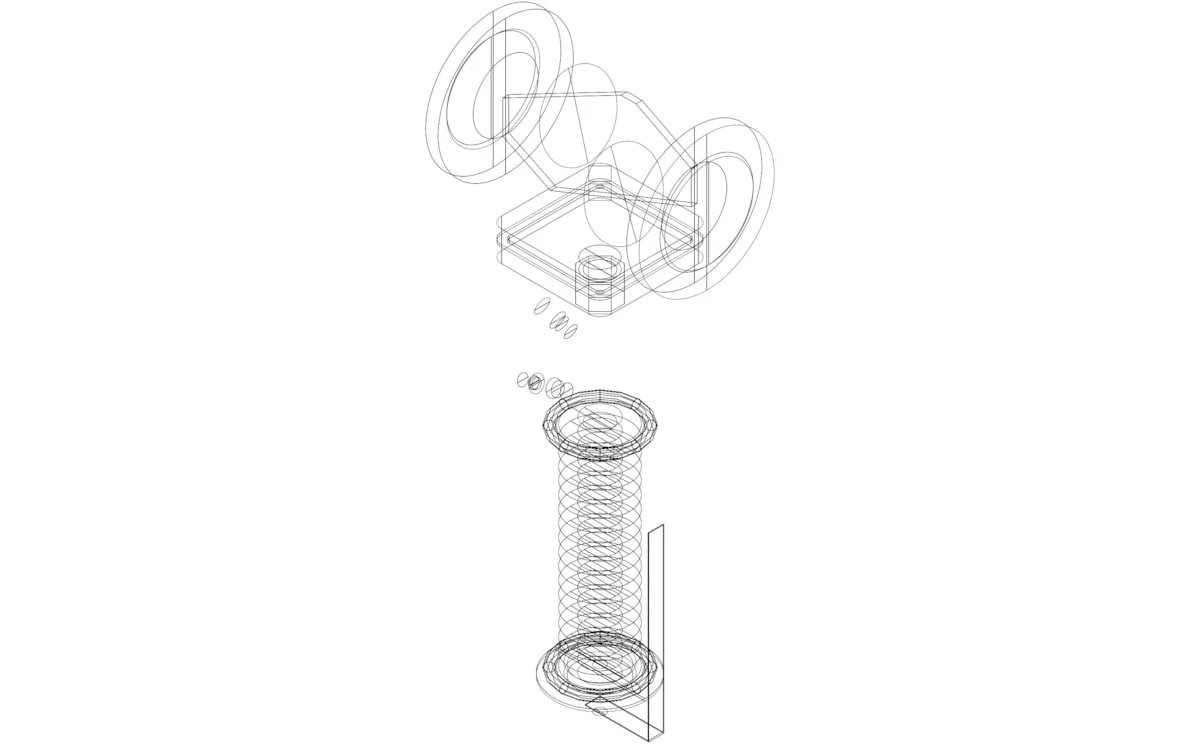

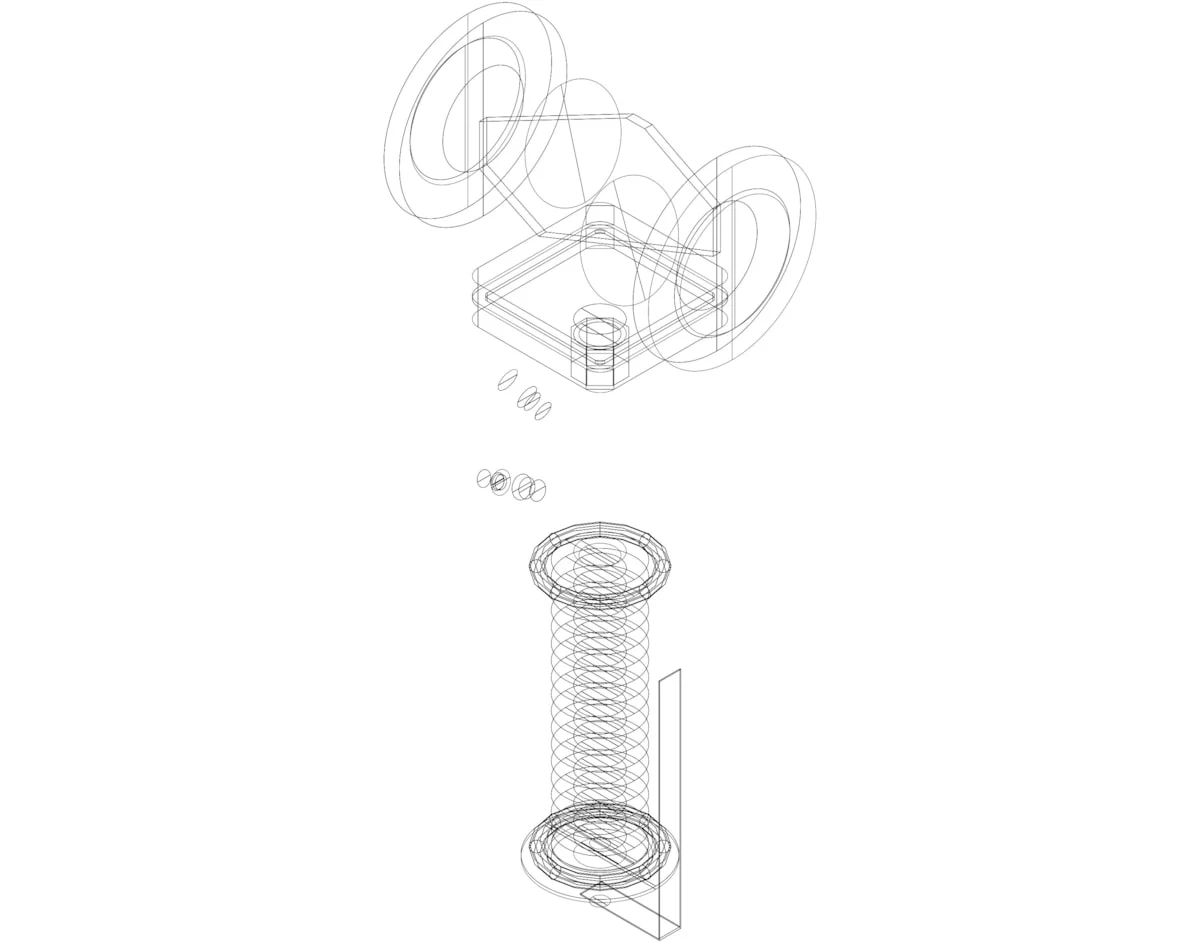

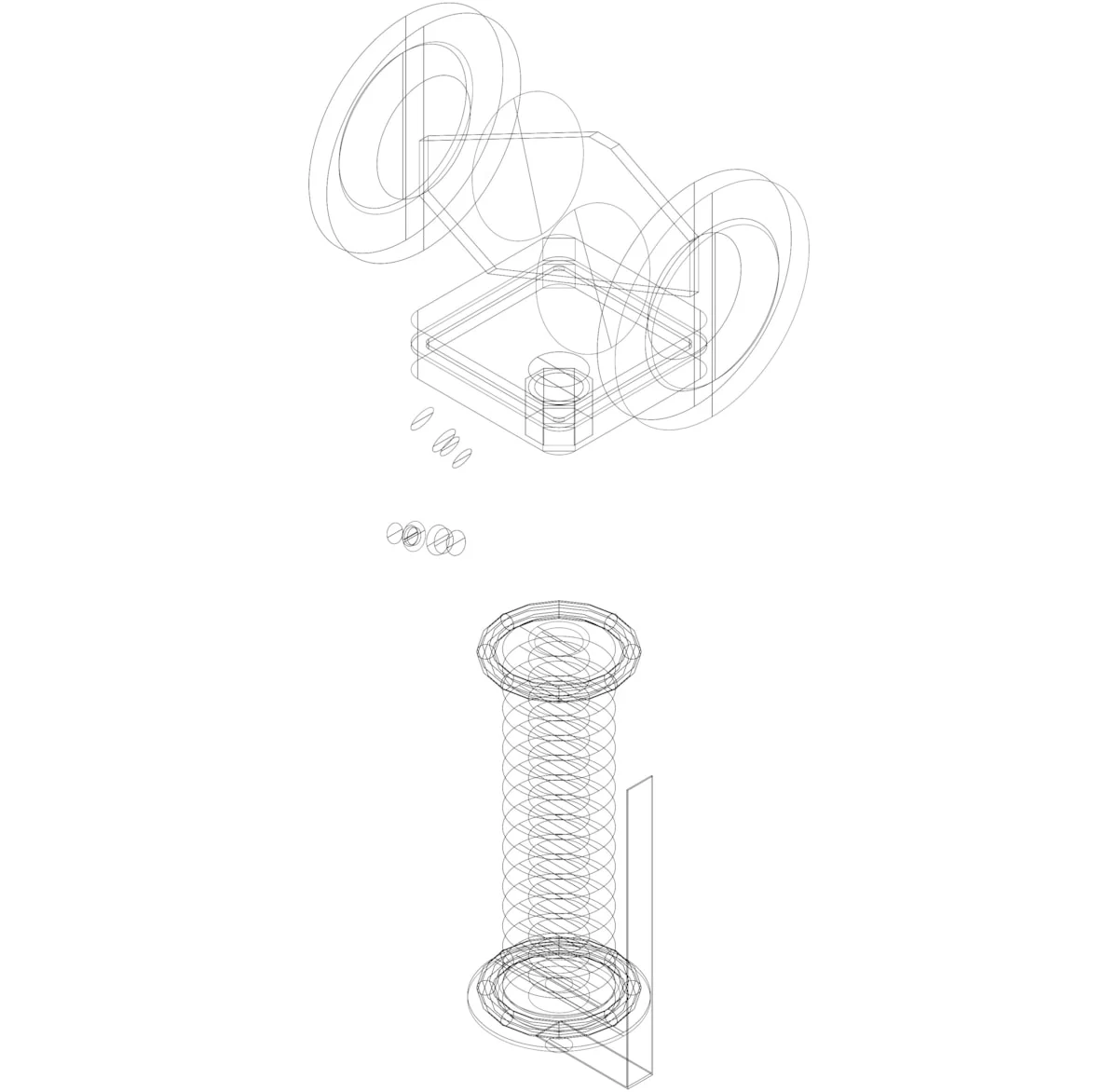

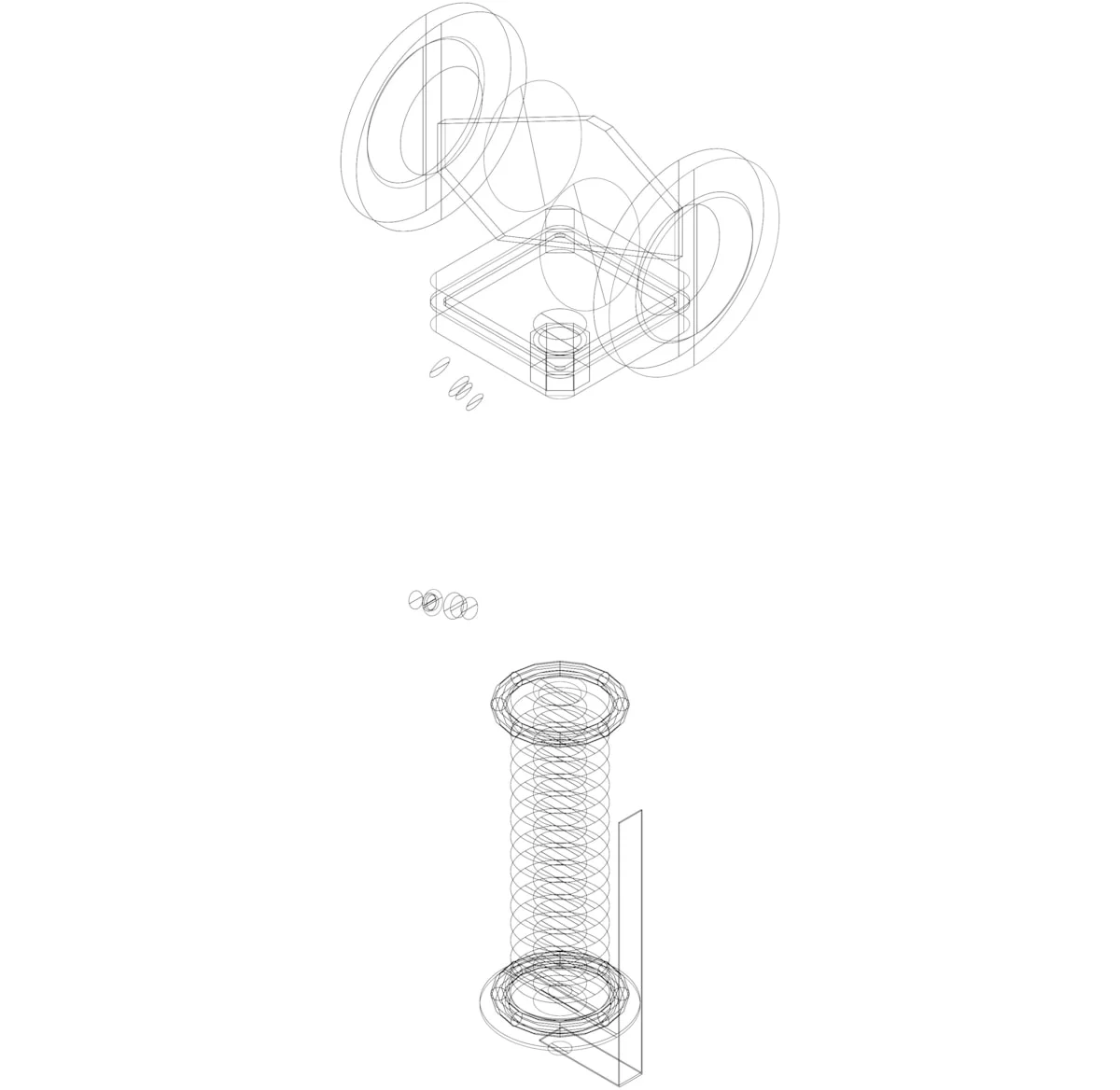

003G5604
AFP 2, Ру 16, 1.50 бар - 5.00 бар, 80 см²
003G5605
AFP 2, Ру 16, 1.00 бар - 3.00 бар, 80 см²
003G5606
AFP 2, Ру 16, 1.50 бар - 4.00 бар, 160 см²
003G5607
AFP 2, Ру 16, 1.00 бар - 2.50 бар, 160 см²
003G5608
AFP(B) 2, Ру 16, 0.50 бар - 1.50 бар, 160 см²
003G5609
AFP(B) 2, Ру 16, 0.40 бар - 1.50 бар, 320 см²
003G5610
AFP(B) 2, Ру 16, 0.10 бар - 1.00 бар, 320 см²
003G5611
AFP 2, Ру 16, 0.10 бар - 0.35 бар, 640 см²
003G5612
AFP(B) 2, Ру 16, 0.10 бар - 1.00 бар, 160 см²

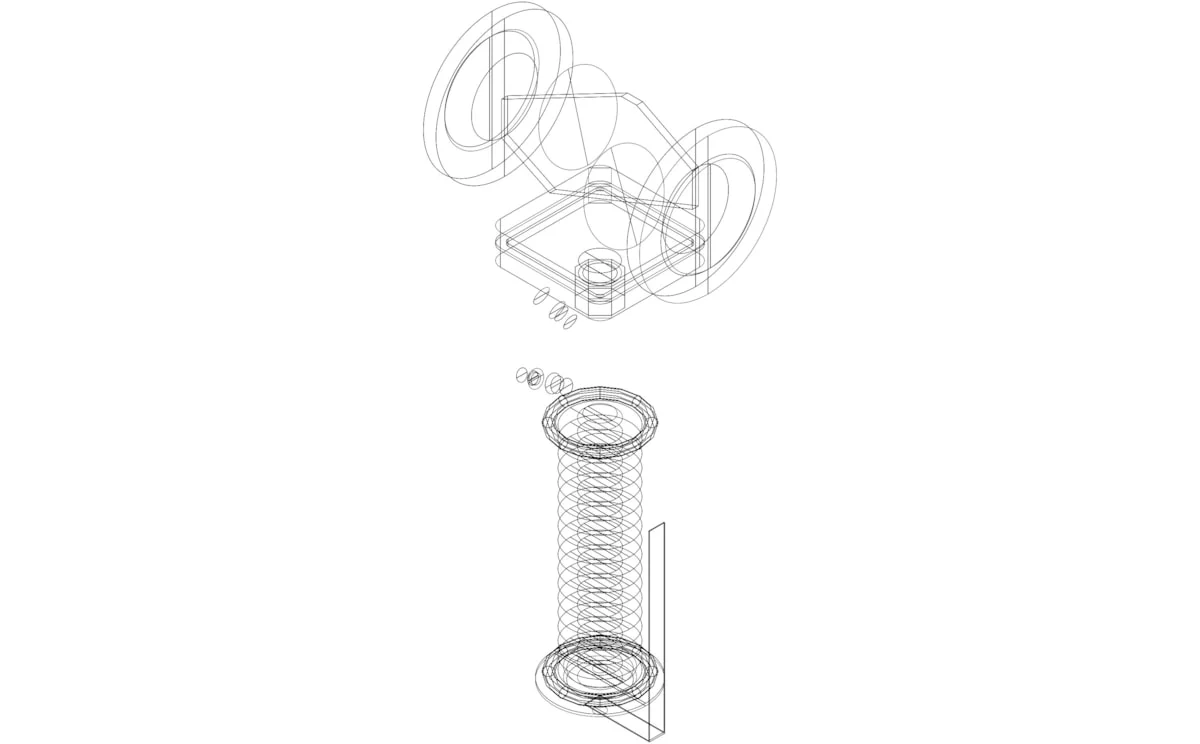

003G5625
AFD 2, Ру 16, 3.00 бар - 12.00 бар, 32 см²
