AVA, Ру 25, DN 15, 4.00 м³/ч, 1.00 бар - 4.50 бар, Наружная резьба, G 3/4 A, Монтажное исполнение: Перепускная линия

003H6614

AVA, Ду 15, G 3/4 A, 25 бар, Kvs 4, красная бронза, 2–150 °C

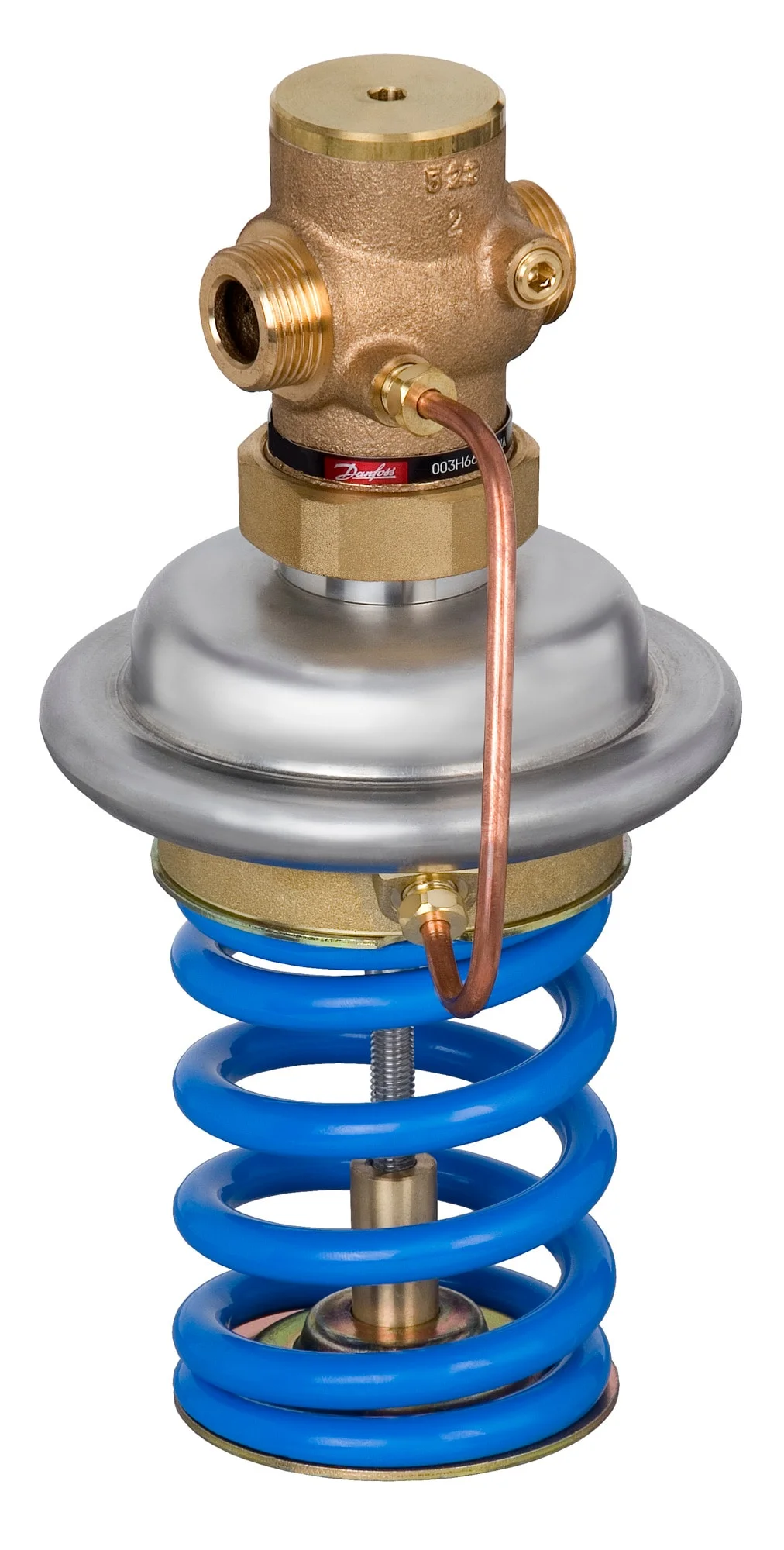

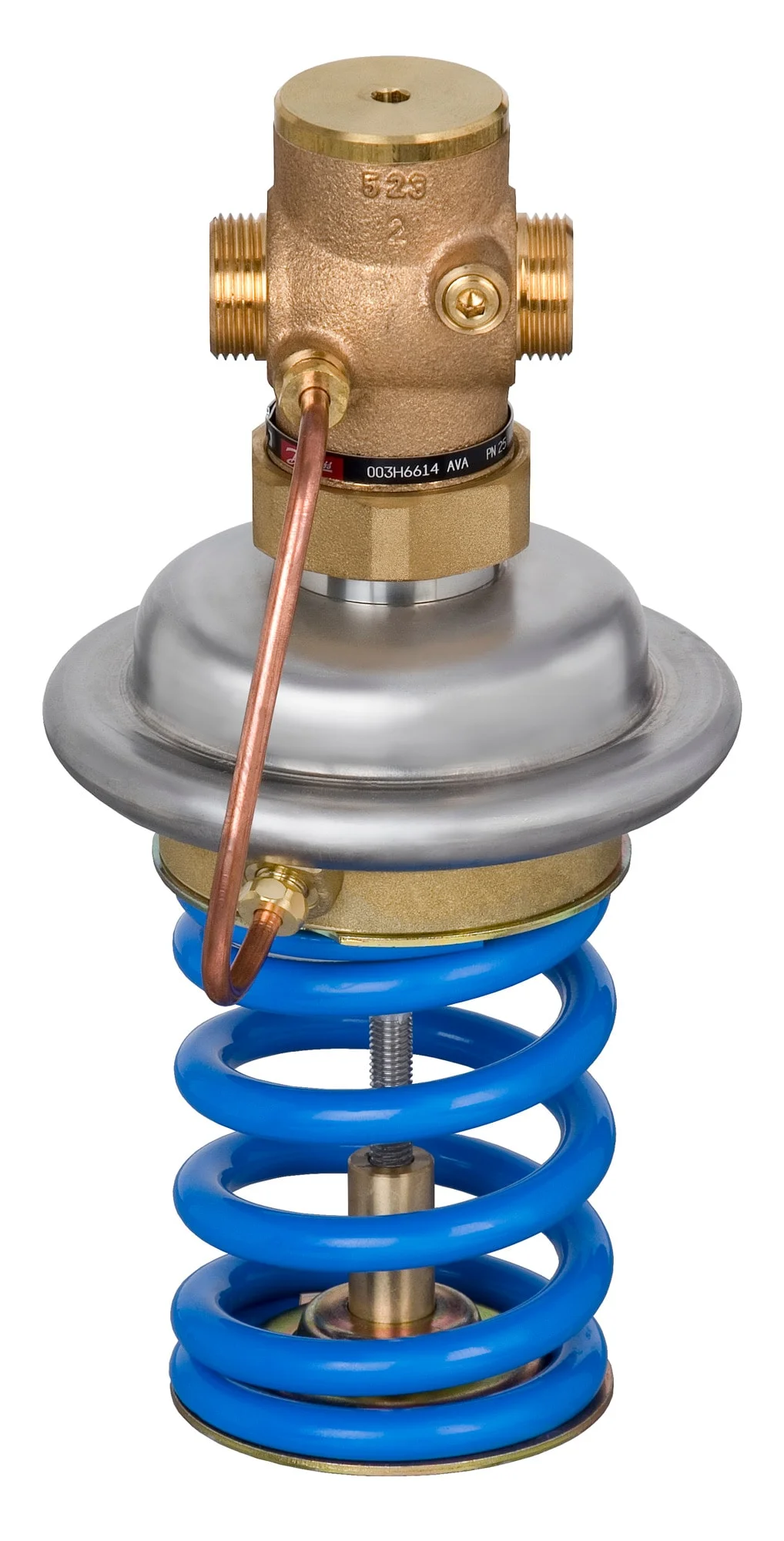

Регулятор давления «до себя» Danfoss AVA (код 003H6614) DN 15 / Ру 25 с регулируемой настройкой предназначен для поддержания заданного перепада давления в перепускной линии; корпус из красной бронзы, конус из необесцинковывающейся латуни, седло из нержавеющей стали и мембрана EPDM обеспечивают коррозионную стойкость и срок службы. Оборудование соответствует требованиям EU RoHS (с исключением 6(c)) и REACH и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	3.835 кг
Вес нетто	3.505 кг
Объём	9.24 л
Европейский Товарный Номер	5702421541340
Тип	AVA
Группа продуктов	Регуляторы давления и расхода
Соответствие China RoHS	Не подпадает
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	16
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Альтернативная среда	Водный раствор гликоля с конц-цией до 30%
Величина протечки [% Kvs]	0.02
Диаметр [мм]	15 мм
Диаметр клапана	DN 15
Диапазон настройки давления [бар] [Max]	4.5 бар
Диапазон настройки давления [бар] [Min]	1 бар
Диапазон перепада давления [бар] [Max]	20 бар
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значения Kvs [м³/ч]	4 м³/ч
Класс давления	Ру 25
Количество портов	2
Коэффициент кавитации 100%	0.41
Коэффициент кавитации 25%	0.69
Коэффициент кавитации 50%	0.62
Коэффициент кавитации 75%	0.6
Коэффициент начала кавитации	0.6
Материал конуса клапана-регулятора перепада давлений	Необесцинковывающаяся латунь CuZn36Pb2As
Материал корпуса клапана	Красная бронза CuSn5ZnPb (Rg5)
Материал регулирующей мембраны	EPDM
Материал седла клапана	Нержавеющая сталь, мат. № 1.4571
Материал уплотнения клапана-регулятора перепада давлений	EPDM
Монтажное исполнение	Перепускная линия
Номинальное давление [бар]	25 бар
Область применения	Централизованное отопление
Ограничение расхода	Нет
Описание	AVA Ру25 15/4 1,0-4,5 резьбовой, байпас
Положение штока	нормально закрытый
Размер соединения	G 3/4 A
Регулирование расхода	Нет
Регулятор давления	Регулятор давления «до себя»
Температура теплоносителя [°C] [Max]	150 °C
Температура теплоносителя [°C] [Min]	2 °C
Тип настройки	Регулируемый
Типы соединения	Наружная резьба
Функция	Регулятор давления «до себя»
Функция VSP - P	Да
Функция VSP - Q	Нет
Функция VSP - T	Нет
