RAV, Ру 10, DN 20, 2.30 м³/ч, 0.8 бар, Внутренняя резьба

013U0022

RAV, Ду 20, Rp 3/4, Ру 10, Kvs 2.3, латунь, 2–120 °C

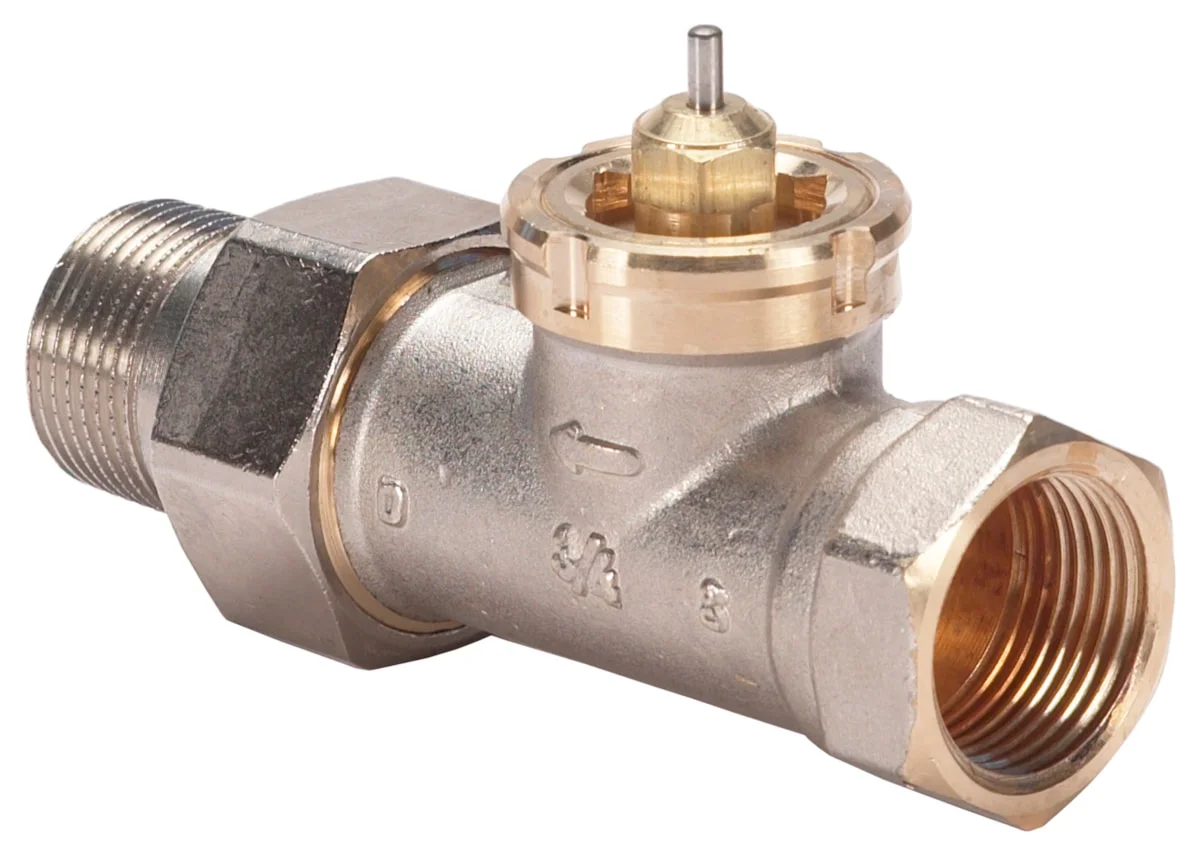

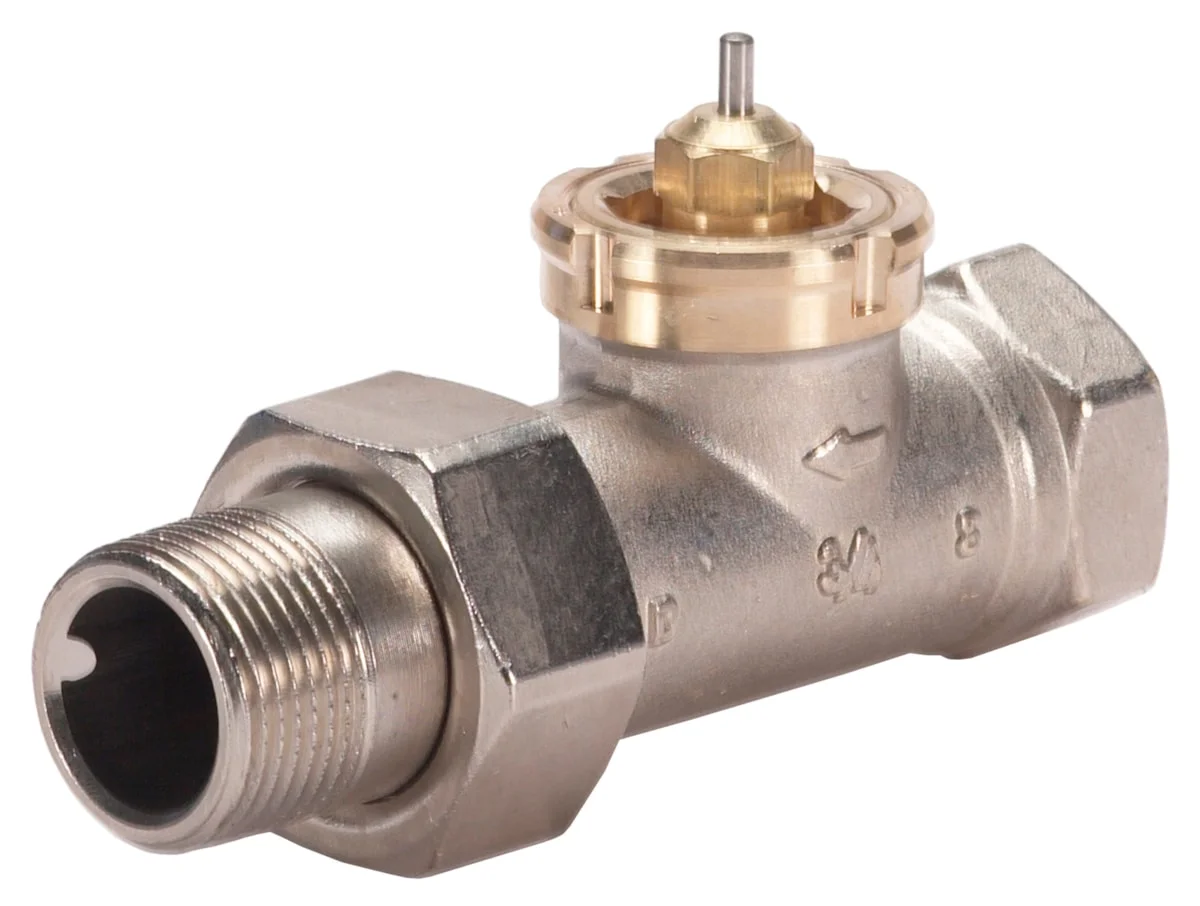

Регулирующий клапан Danfoss RAV 013U0022 (DN 20) с линейной расходной характеристикой и нормально открытым положением шпинделя предназначен для регулирования расхода теплоносителя в системах отопления и охлаждения. Изделие соответствует требованиям EU RoHS (с исключением 6(c)) и REACH, стандарту ISO 7/1 и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	0.456 кг
Вес нетто	0.456 кг
Объём	0.679 л
Европейский Товарный Номер	5702420010373
Тип	RAV
Группа продуктов	Регулирующие клапаны с электроприводом
Соответствие China RoHS	Не подпадает
Closing differential pressure [bar] [Max]	0.8 бар
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	6
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Номер досье SCI	fe849d25-ee8a-4ce9-948b-d1cdcaec392e
Альтернативная среда	Водный раствор гликоля с конц-цией до 30%
Диаметр [мм]	20 мм
Диаметр клапана	DN 20
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значения Kvs [м³/ч]	2.3 м³/ч
Класс давления	Ру 10
Количество портов	2
Коэффициент начала кавитации	0.5
Материал конуса клапана	Резина NBR
Материал корпуса клапана	Латунь, мат. № 2.42
Монтажное исполнение	свободный
Номинальное давление [бар]	10 бар
Область применения	Отопление и охлаждение
Описание	RAV Ру10 20/2,3 2-ходовой/8, внутр. резьба, прямой
Положение шпинделя	Нормально открытый
Размер соединения	Впуск: Rp 3/4Выпуск: R 3/4Впуск: Rp 3/4, выпуск: R 3/4
Расходная характеристика	Линейная
Соединение по стандарту	ISO 7/1
Температура теплоносителя [°C] [Max]	120 °C
Температура теплоносителя [°C] [Min]	2 °C
Типы соединения	Внутренняя резьба
Функция	Регулирующий клапан
Ход [мм]	1.1 мм
