VMV RAV, Ру 16, DN 20, 4.00 м³/ч, Rp 3/4, RAV
065F0020
VMV RAV, Ру 16, Ду 20, Rp 3/4, Kvs 4, 2–120 °C, красная бронза

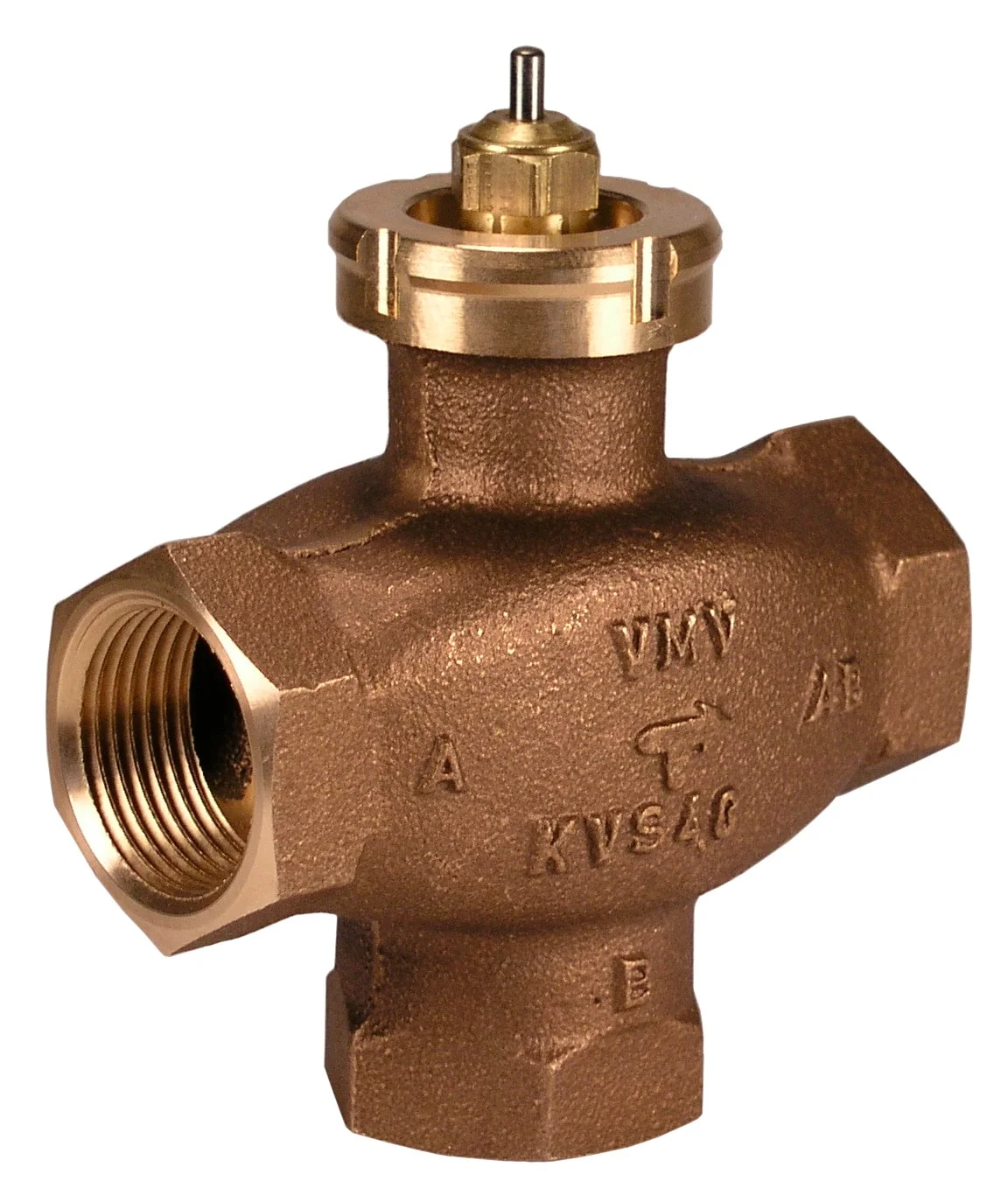

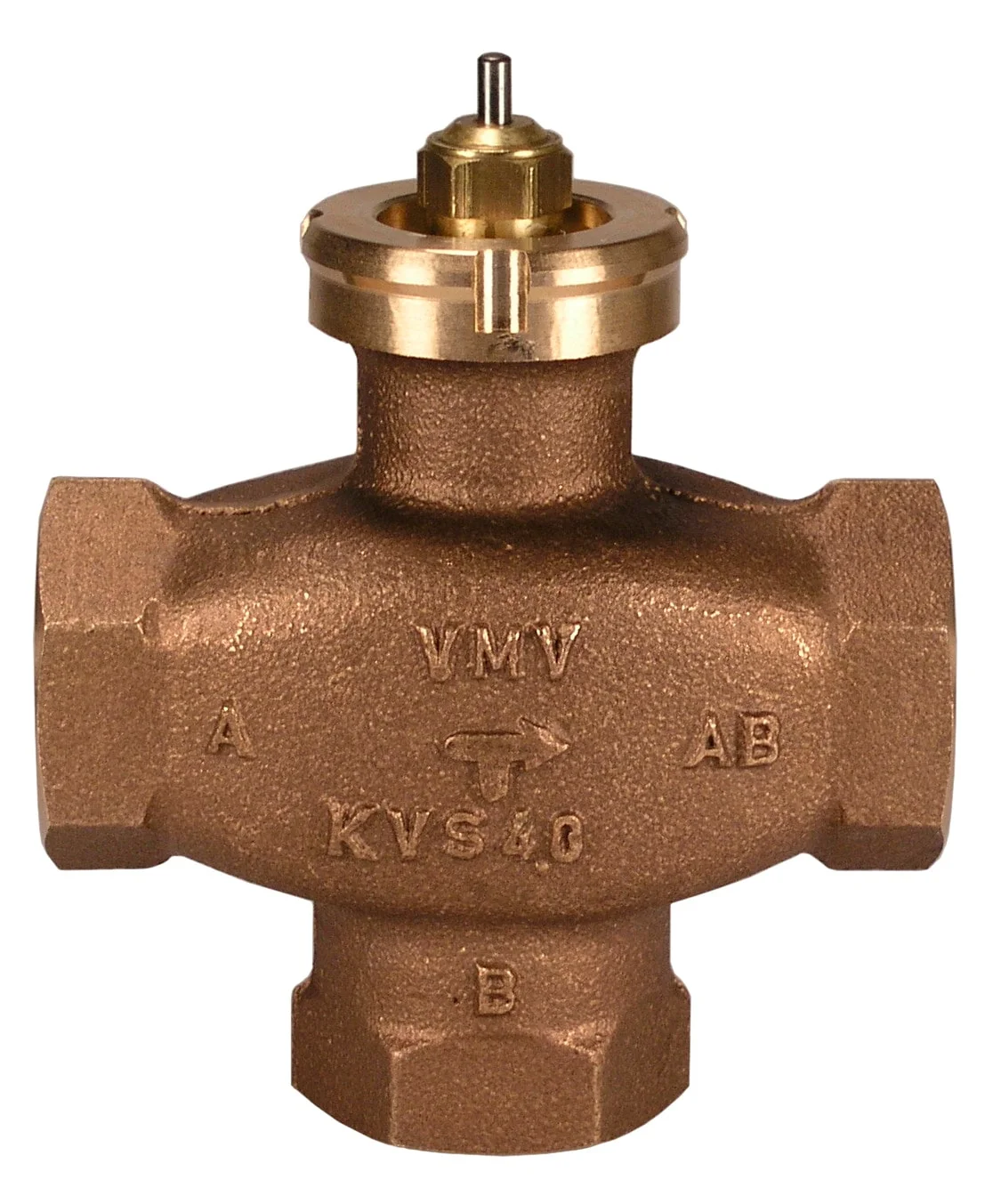

Трехходовой регулирующий клапан Danfoss VMV RAV (арт. 065F0020) исполнения Ру16 20/4 с внутренней резьбой предназначен для смешения и отвода теплоносителя в системах отопления и охлаждения, а его конструктивной особенностью является совместимость с регуляторами серии RAV, обеспечивающая пропорциональное регулирование температуры. Клапан соответствует требованиям EU RoHS и регламенту REACH, сертифицирован по стандартам ЕС и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| Масса брутто | 0.64 кг |
| Вес нетто | 0.64 кг |
| Объём | 0.869 л |
| Европейский Товарный Номер | 5702420012452 |
| Тип | VMV RAV |
| Группа продуктов | Регулирующие клапаны с электроприводом |
| Соответствие China RoHS | Не подпадает |
| Содержит батарейки | Нет |
| Соответствие EU RoHS | Да, с исключениями |
| Исключение из EU RoHS | 6(c) |
| pH среды [Max] | 10 |
| pH среды [Min] | 7 |
| PN, альтернатив. VSP | 10 |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | 28f7d450-e1cc-4af9-b597-79f1bc394483 |
| Название продукта в досье SCIP | 065F0020 |
| Альтернативная среда | Водный раствор гликоля с конц-цией до 30% |
| Диаметр [мм] | 20 мм |
| Диаметр клапана | DN 20 |
| Диапазон перепада давления [бар] [Max] | 0.5 бар |
| Динамический диапазон регулирования | 1:30 |
| Допустимая среда | Циркуляционная вода в системах централизованного теплоснабжения/охлаждения |
| Значения Kvs [м³/ч] | 4 м³/ч |
| Класс давления | Ру 16 |
| Количество портов | 3 |
| Коэффициент начала кавитации | 0.5 |
| Материал конуса клапана | EPDM |
| Материал корпуса клапана | Красная бронза, мат. № 2.196.1 (RG5) |
| Материал седла клапана | Красная бронза, мат. № 2.1096.1 (RG5) |
| Материал шпинделя | Нержавеющая сталь |
| Монтажное исполнение | свободный |
| Номинальное давление [бар] | 16 бар |
| Область применения | Отопление и охлаждение |
| Описание | VMV Ру16 20/4 3-ходовой, внутр. резьба, под регуляторы RAV |
| Перепад давлений при закрытии (отвод) [бар] [Max] | 0.5 бар |
| Перепад давлений при закрытии (перемешивание) [бар] [Max] | 0.5 бар |
| Положение шпинделя | B-AB (нормально открытый) |
| Размер соединения | Rp 3/4 |
| Расходная характеристика | Приблизит. линейный |
| Температура теплоносителя [°C] [Max] | 120 °C |
| Температура теплоносителя [°C] [Min] | 2 °C |
| Тип соединения с клапаном | RAV |
| Типы соединения | Внутренняя резьба |
| Утечка через отверстие, макс. [% Kvs] | 0.05 |
| Утечка через перепуск. отверстие, макс. [% Kvs] | 0.1 % |
| Функция | Смесительный клапан |
| Функция 2 | Отводящий клапан |
| Ход [мм] | 2.1 мм |
