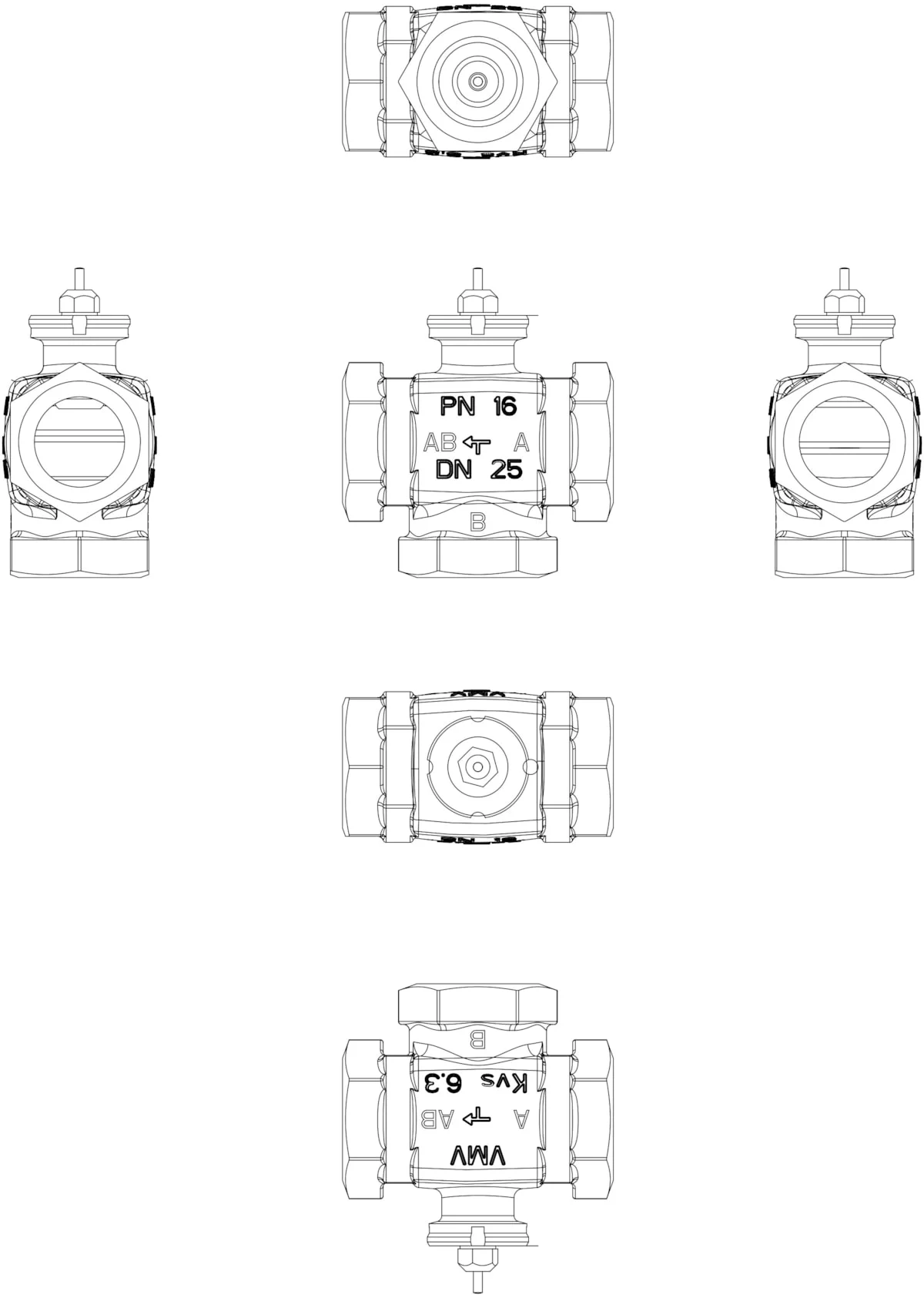

VMV RAV, Ру 16, DN 25, 6.30 м³/ч, Rp 1, RAV
065F0025
VMV RAV, Ду 25, Rp 1, Ру 16, Kvs 6.3, 2–120 °C, красная бронза
Трехходовой смесительный/отводящий клапан Danfoss VMV RAV (код заказа 065F0025, DN25, Kvs 6,3 м³/ч, Ру16) предназначен для регулирования температуры в системах отопления и охлаждения и оснащен свободным монтажным исполнением под регуляторы RAV, что позволяет устанавливать его в любом положении без дополнительных креплений. Изделие соответствует требованиям EU RoHS (с исключением 6(c)) и REACH, сертифицировано и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| Масса брутто | 1.058 кг |
| Вес нетто | 1.058 кг |
| Объём | 1.66 л |
| Европейский Товарный Номер | 5702420006154 |
| Тип | VMV RAV |
| Группа продуктов | Регулирующие клапаны с электроприводом |
| Соответствие China RoHS | Не подпадает |
| Содержит батарейки | Нет |
| Соответствие EU RoHS | Да, с исключениями |
| Исключение из EU RoHS | 6(c) |
| pH среды [Max] | 10 |
| pH среды [Min] | 7 |
| PN, альтернатив. VSP | 10 |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | 0e3a1ca5-2cb3-497b-88b5-0011514d7079 |
| Название продукта в досье SCIP | 065F0025 |
| Альтернативная среда | Водный раствор гликоля с конц-цией до 30% |
| Диаметр [мм] | 25 мм |
| Диаметр клапана | DN 25 |
| Диапазон перепада давления [бар] [Max] | 0.3 бар |
| Динамический диапазон регулирования | 1:30 |
| Допустимая среда | Циркуляционная вода в системах централизованного теплоснабжения/охлаждения |
| Значения Kvs [м³/ч] | 6.3 м³/ч |
| Класс давления | Ру 16 |
| Количество портов | 3 |
| Коэффициент начала кавитации | 0.5 |
| Материал конуса клапана | EPDM |
| Материал корпуса клапана | Красная бронза, мат. № 2.196.1 (RG5) |
| Материал седла клапана | Красная бронза, мат. № 2.1096.1 (RG5) |
| Материал шпинделя | Нержавеющая сталь |
| Монтажное исполнение | свободный |
| Номинальное давление [бар] | 16 бар |
| Область применения | Отопление и охлаждение |
| Описание | VMV Ру16 25/6,3 3-ходовой, внутр. резьба, под регуляторы RAV |
| Перепад давлений при закрытии (отвод) [бар] [Max] | 0.3 бар |
| Перепад давлений при закрытии (перемешивание) [бар] [Max] | 0.3 бар |
| Положение шпинделя | B-AB (нормально открытый) |
| Размер соединения | Rp 1 |
| Расходная характеристика | Приблизит. линейный |
| Температура теплоносителя [°C] [Max] | 120 °C |
| Температура теплоносителя [°C] [Min] | 2 °C |
| Тип соединения с клапаном | RAV |
| Типы соединения | Внутренняя резьба |
| Утечка через отверстие, макс. [% Kvs] | 0.05 |
| Утечка через перепуск. отверстие, макс. [% Kvs] | 0.1 % |
| Функция | Смесительный клапан |
| Функция 2 | Отводящий клапан |
| Ход [мм] | 2.6 мм |
