Регулятор температуры AVTB (быстродействующий), Ру 16, DN 15, 1.90 м³/ч, 20 °C - 60 °C, 2.0 м, Наружная резьба

003N5114

AVTB, DN 15, G 3/4 A, 10 бар, Kvs 1.9, латунь, 20–60 °C

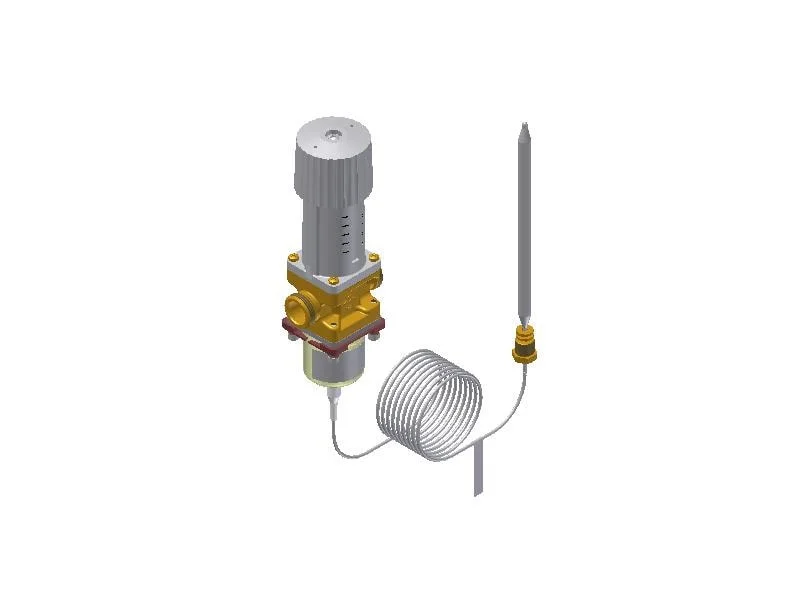

Термостатический клапан Danfoss AVTB 15 DN 15 (код заказа 003N5114) — быстродействующий регулятор температуры прямого действия для систем централизованного отопления и охлаждения, оснащённый корпусом из латуни, стойкой к вымыванию цинка, и NBR-уплотнением конуса для надёжной работы в водных средах и водных растворах гликоля. Изделие сертифицировано по стандарту ETA VA 1.54/18952, соответствует требованиям EU RoHS (с исключением 6(c)) и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.

Характеристики

Масса брутто	1.568 кг
Вес нетто	1.49 кг
Объём	4.082 л
Европейский Товарный Номер	5702421100493
Тип	Регулятор температуры AVTB (быстродействующий)
Группа продуктов	Регуляторы температуры
Соответствие China RoHS	Не подпадает
Содержит батарейки	Нет
Соответствие EU RoHS	Да, с исключениями
Исключение из EU RoHS	6(c)
pH среды [Max]	10
pH среды [Min]	7
PN, альтернатив. VSP	10
Вещества из списка кандидатов REACH	Свинец (CAS 7439-92-1)
Альтернативная среда	Водный раствор гликоля с конц-цией до 30%
Время реакции, закрытие [с]	3 "
Время реакции, открытие [с]	3 "
Диаметр [мм]	15 мм
Диаметр датчика температуры [мм]	9.5 мм
Диаметр клапана	DN 15
Диапазон настройки температуры [°C] [Max]	60 °C
Диапазон настройки температуры [°C] [Min]	20 °C
Диапазон перепада давления [бар] [Max]	10 бар
Длина датчика температуры [мм]	180 мм
Длина капиллярной трубки [мм]	2 м
Допустимая среда	Циркуляционная вода в системах централизованного теплоснабжения/охлаждения
Значения Kvs [м³/ч]	1.9 м³/ч
Класс давления	Ру 16
Количество портов	2
Контроль температуры	Да
Коэффициент начала кавитации	0.4
Материал датчика температуры	Медь, мат. № 2.0090
Материал импульсной трубки	Медь, мат. № 2.0090
Материал конуса клапана	Резина NBR
Материал корпуса клапана	Латунь, стойкая к вымыванию цинка BS 2872/CZ132
Материал седла клапана	Хромоникелевая сталь с № 1.4301
Материал уплотнения конуса/седла	Резина NBR / латунь, стойкая к вымыванию цинка BS 2872 / CZ132
Монтаж датчика температуры	Датчик теплее
Монтажное исполнение	Обратный трубопровод
Номинальное давление [бар]	16 бар
Описание	AVTB 15 Термостатический клапан 20-60#C
Постоянная времени [с]	3 "
Присоединение датчика	M14x1 / R1/2, наруж. резьба согласно DIN 2999
Размер соединения	G 3/4 A
Расходная характеристика	Линейная
Регулирование расхода	Нет
Соединение по стандарту	ISO 228/1
Стандарт сертификации	ETA VA 1.54/18952
Температура окружающей среды [°C] [Max]	70 °C
Температура окружающей среды [°C] [Min]	0 °C
Температура среды на датчике [°C] [Max]	90 °C
Температура теплоносителя [°C] [Max]	130 °C
Температура теплоносителя [°C] [Min]	2 °C
Температура транспортировки [°C] [Max]	50 °C
Температура транспортировки [°C] [Min]	-20 °C
Типы соединения	Наружная резьба
Функция	Регулятор температуры
Функция VSP - P	Нет
Функция VSP - Q	Нет
Функция VSP - T	Да
Функция ограничителя температуры обратного теплоносителя	Нет
