AVTQ, Ру 16, DN 20, 3.20 м³/ч, 45 °C - 60 °C, 1.0 м, Наружная резьба
003L7020
AVTQ, Ду 20, Ру 16, G 1, Kvs 3.2, Rg5, 2–100 °C

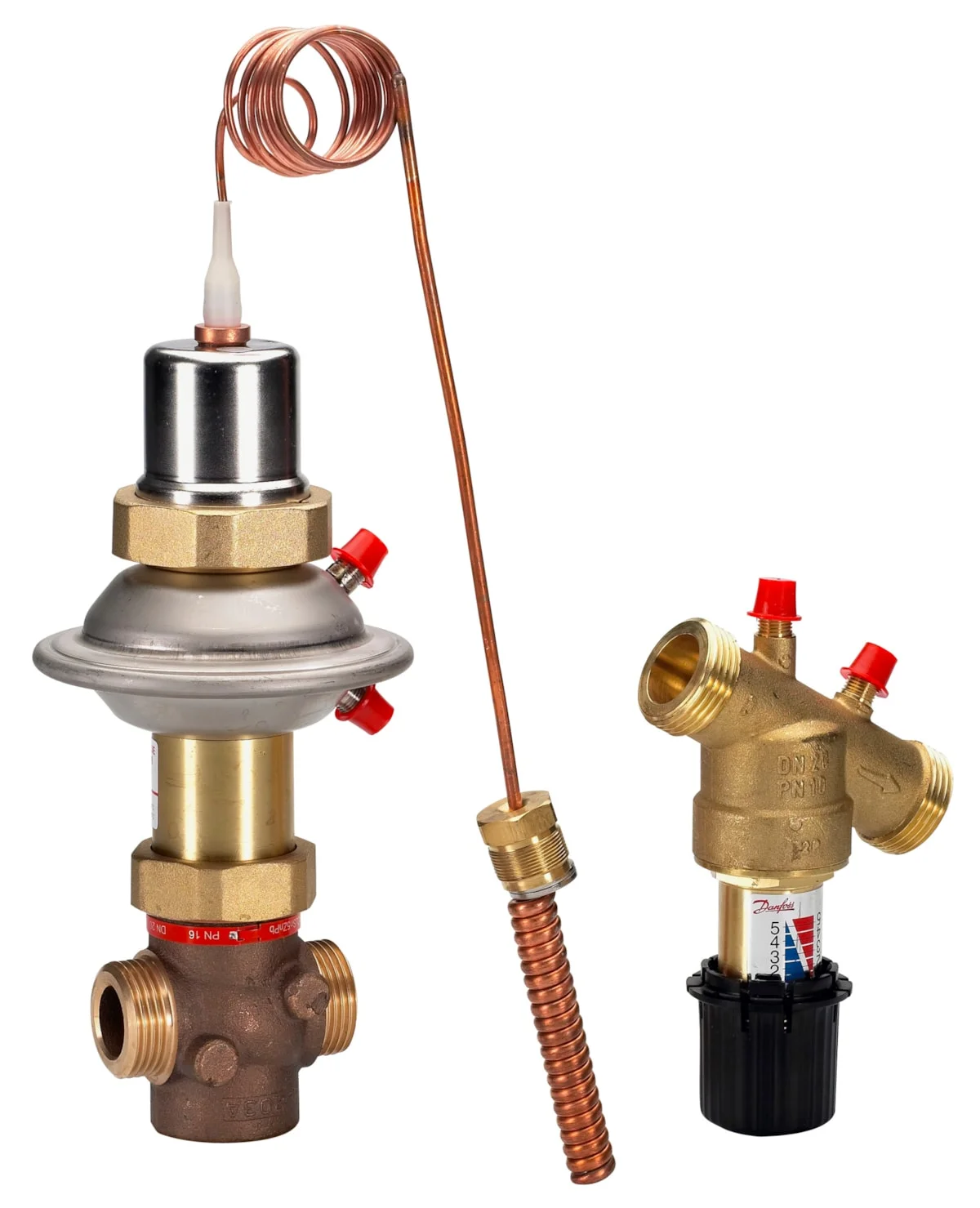

Регулятор температуры непрямого действия Danfoss AVTQ DN20 (код заказа 003L7020) с функцией компенсации по расходу предназначен для автоматического поддержания температуры обратного теплоносителя в системах отопления и охлаждения; двухпортовый клапан с EPDM-уплотнениями и мембранным приводом обеспечивает стабильную работу на водогликолевых смесях и водопроводной горячей воде. Изделие сертифицировано на соответствие EU RoHS и REACH, присоединительные резьбы выполнены по стандарту ISO 228/1, поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| Масса брутто | 3.572 кг |
| Вес нетто | 3.572 кг |
| Объём | 6.935 л |
| Европейский Товарный Номер | 5702421500828 |
| Тип | AVTQ |
| Группа продуктов | Регуляторы температуры |
| Соответствие China RoHS | Не подпадает |
| Содержит батарейки | Нет |
| Соответствие EU RoHS | Да, с исключениями |
| Исключение из EU RoHS | 6(c) |
| pH среды [Max] | 10 |
| pH среды [Min] | 7 |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | bdce48b4-471c-4d45-8b58-0ffad9a3301c |
| Название продукта в досье SCIP | AVTQ PN16 20/3.2 35C THREAD RETURN |
| Альтернативная среда | Водный раствор гликоля с конц-цией до 30% |
| Альтернативная среда 2, ГВС | Водопроводная горячая вода (содержание хлора не более 200 ppm) |
| Величина протечки [% Kvs] | < 0.05 |
| Время реакции, закрытие [с] | 4 " |
| Время реакции, открытие [с] | 4 " |
| Диаметр [мм] | 20 мм |
| Диаметр датчика температуры [мм] | 15 мм |
| Диаметр клапана | DN 20 |
| Диапазон настройки температуры [°C] [Max] | 60 °C |
| Диапазон настройки температуры [°C] [Min] | 45 °C |
| Диапазон перепада давления [бар] [Max] | 4 бар |
| Динамический диапазон регулирования | 100:1 |
| Длина датчика температуры [мм] | 90 мм |
| Длина капиллярной трубки [мм] | 1 м |
| Допустимая среда | Циркуляционная вода в системах централизованного теплоснабжения/охлаждения |
| Значения Kvs [м³/ч] | 3.2 м³/ч |
| Класс давления | Ру 16 |
| Количество портов | 2 |
| Контроль температуры | Да |
| Коэффициент начала кавитации | 0.6 |
| Материал датчика температуры | Медь, мат. № 2.0090 |
| Материал импульсной трубки | Медь, мат. № 2.0090 |
| Материал конуса клапана | Резина EPDM |
| Материал корпуса клапана | Rg5 мат. № 2.196.1 |
| Материал регулирующей мембраны | EPDM |
| Материал седла клапана | Хромоникелевая сталь, мат. № 1.4404 |
| Материал уплотнения конуса/седла | EPDM / нерж. сталь 1.4571 |
| Номинальное давление [бар] | 16 бар |
| Описание | AVTQ Ру16 20/3,2 35C резьбовой, обрат. труб-д |
| Присоединение датчика | M22x1 / R3/4 наруж. резьба согласно DIN 2999 |
| Размер соединения | G 1 A |
| Расходная характеристика | Регулирование |
| Регулирование расхода | Нет |
| Соединение по стандарту | ISO 228/1 |
| Температура окружающей среды [°C] [Max] | 70 °C |
| Температура окружающей среды [°C] [Min] | 0 °C |
| Температура среды на датчике [°C] [Max] | 130 °C |
| Температура теплоносителя [°C] [Max] | 100 °C |
| Температура теплоносителя [°C] [Min] | 2 °C |
| Температура транспортировки [°C] [Max] | 50 °C |
| Температура транспортировки [°C] [Min] | -20 °C |
| Типы соединения | Наружная резьба |
| Функция | Регулятор температуры с компенсацией по расходу |
| Функция VSP - P | Нет |
| Функция VSP - Q | Нет |
| Функция VSP - T | Нет |
| Функция ограничителя температуры обратного теплоносителя | Нет |
