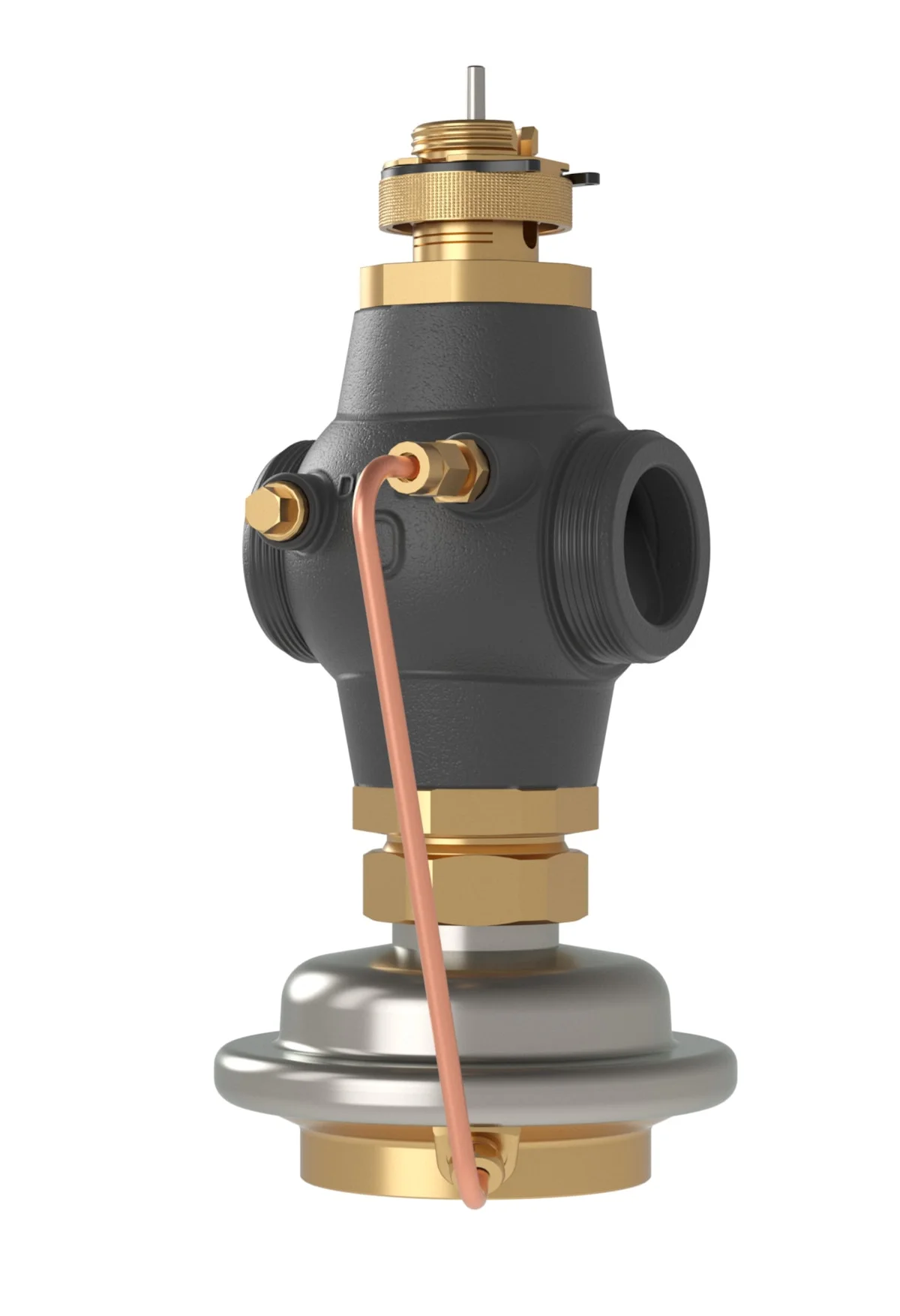

AVQM (PN 25)

AVQM — это автоматический регулятор расхода со встроенным регулирующим клапаном, разработанный для использования в системах централизованного теплоснабжения и охлаждения. Регулятор предотвращает превышение заданного максимального расхода. В сочетании с электроприводами AMV(E) и электронными регуляторами ECL обеспечивает точное управление расходом и температурой для достижения максимальной экономии энергии.

Регулятор AVQM оснащен регулирующим клапаном с настраиваемым ограничителем расхода, патрубком для подключения электропривода и регулирующим блоком с одной управляющей диафрагмой.

Совместимые электроприводы Danfoss:

• AMV 150¹
• AMV(E) 10¹ / AMV(E) 20 / AMV(E) 30
• AMV(E) 13¹ / AMV(E) 23 / AMV(E) 33 (с возвратной пружиной)
• AMV(E) 23 SU (с возвратной пружиной, шток вверх)
• AMV 20 SL / AMV 23 SL / AMV 30 SL (с ограничением хода штока)

¹ Приводы AMV 150, AMV(E) 10 и AMV(E) 13 могут сочетаться только с регуляторами DN 15.

AVQM в сочетании с приводами AMV(E) 13, AMV(E) 23 (SL) или AMV(E) 33 (SL) сертифицирован в соответствии со стандартом DIN EN 14597.

Основные характеристики:

• Номинальный диаметр: DN 15–50
• Пропускная способность Kvs: 0,4–25 м³/ч
• Диапазон расхода: 0,015–14 м³/ч
• Номинальное давление: PN 25
• Перепад давления на регулирующем клапане (Δp_mcv): 0,2 бар
• Рабочая среда: циркуляционная вода / водный раствор гликоля до 30 %
• Температура рабочей среды: 2–150 °C

Варианты соединения:

• Наружная резьба (под приварку, резьбовые или фланцевые патрубки)
• Фланец
