AVQM, Ру 25, DN 40, Расход [м3/ч]: 0.8 - 10.5, Наружная резьба, G 2 A, Монтажное исполнение: свободный
003H6754
AVQM, DN 40, Ру 25, Kvs 16 м³/ч, G 2 A, 2–150 °C, ковкий чугун

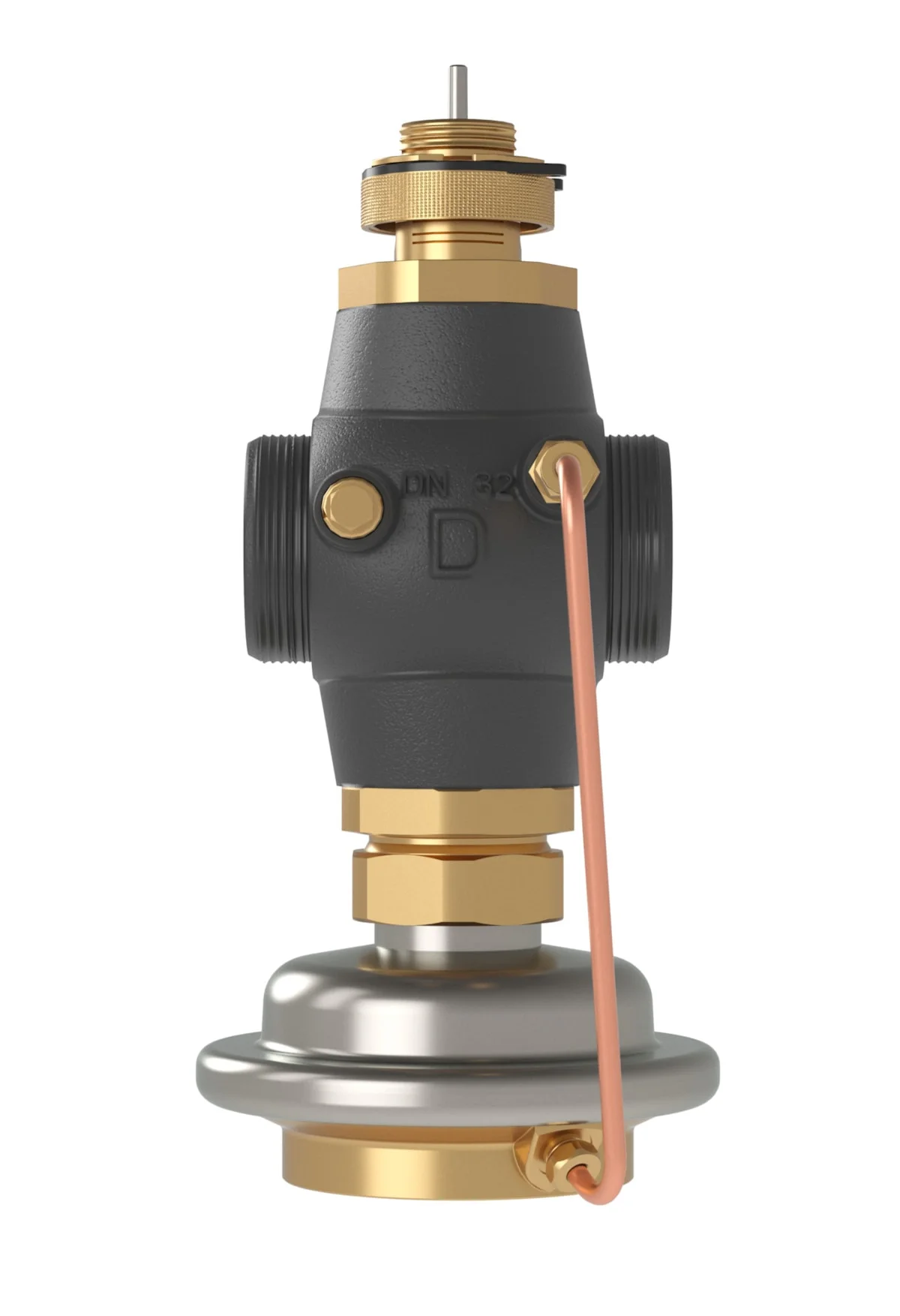

Регулятор расхода Danfoss AVQM DN 40 (код заказа 003H6754) c Kvs 16 м³/ч и фиксированным перепадом давлений на регулирующем клапане 0,2 бар предназначен для автоматического поддержания заданного расхода теплоносителя в системах централизованного отопления и охлаждения; ключевая конструктивная особенность — встроенный регулирующий клапан с мембранным приводом, обеспечивающий независимость расхода от колебаний давления в сети. Оборудование соответствует требованиям EU RoHS (с исключением 6(c)) и REACH, сертифицировано и поставляется официальным дилером Danfoss в Казахстане с полной гарантией производителя.
Характеристики
| Масса брутто | 5.642 кг |
| Вес нетто | 5.189 кг |
| Объём | 12.312 л |
| Европейский Товарный Номер | 5702421542750 |
| Тип | AVQM |
| Группа продуктов | Регуляторы давления и расхода |
| Соответствие China RoHS | Не подпадает |
| Содержит батарейки | Нет |
| Соответствие EU RoHS | Да, с исключениями |
| Исключение из EU RoHS | 6(c) |
| pH среды [Max] | 10 |
| pH среды [Min] | 7 |
| PN, альтернатив. VSP | 16 |
| Вещества из списка кандидатов REACH | Свинец (CAS 7439-92-1) |
| Номер досье SCI | d9574d55-4254-4994-8a66-d437973ce58c |
| Альтернативная среда | Водный раствор гликоля с конц-цией до 30% |
| Величина протечки [% Kvs] | 0.05 |
| Вставка регулирующего клапана регулятора перепуска | Поршень |
| Диаметр [мм] | 40 мм |
| Диаметр клапана | DN 40 |
| Диапазон перепада давления [бар] [Max] | 16 бар |
| Допустимая среда | Циркуляционная вода в системах централизованного теплоснабжения/охлаждения |
| Значения Kvs [м³/ч] | 16 м³/ч |
| Класс давления | Ру 25 |
| Количество портов | 2 |
| Коэффициент кавитации 100% | 0.34 |
| Коэффициент кавитации 25% | 0.58 |
| Коэффициент кавитации 50% | 0.52 |
| Коэффициент кавитации 75% | 0.5 |
| Коэффициент начала кавитации | 0.6 |
| Материал конуса клапана-регулятора | Необесцинковывающаяся латунь CuZn36Pb2As |
| Материал конуса клапана-регулятора перепада давлений | Необесцинковывающаяся латунь CuZn36Pb2As |
| Материал корпуса клапана | Ковкий чугун EN-GJS-4-18-LT (GGG 4.3) |
| Материал регулирующей мембраны | EPDM |
| Материал седла клапана | Нержавеющая сталь, мат. № 1.4571 |
| Материал уплотнения клапана-регулятора | EPDM |
| Материал уплотнения клапана-регулятора перепада давлений | EPDM |
| Монтажное исполнение | свободный |
| Номинальное давление [бар] | 25 бар |
| Область применения | Централизованное отопление |
| Ограничение расхода | Да |
| Описание | AVQM Ру25 40/16 /0,2 резьбовой, подающ./обрат. труб-д |
| Положение штока | Нормально открытый |
| Размер соединения | G 2 A |
| Расход [м3/ч] | 10.5 м³/ч |
| Расход [м3/ч] [Min] | 0.8 м³/ч |
| Расход [м³/ч] [Max] | 10.5 м³/ч |
| Регулирование расхода | Да |
| Регулятор давления | Нет |
| Температура теплоносителя [°C] [Max] | 150 °C |
| Температура теплоносителя [°C] [Min] | 2 °C |
| Тип настройки | Нет |
| Типы соединения | Наружная резьба |
| Фиксированный перепад давлений на регулирующем клапане - dpb [бар] | 0.2 бар |
| Функция | Регулятор расхода со встроенным регулирующим клапаном |
| Функция VSP - P | Нет |
| Функция VSP - Q | Нет |
| Функция VSP - T | Нет |
| Ход [мм] | 10 мм |
